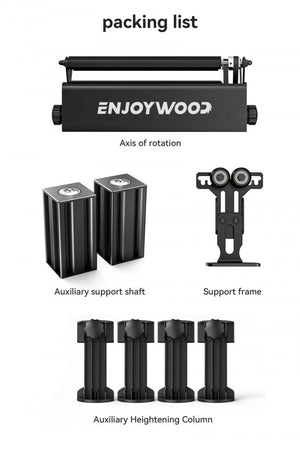

1. Obsah balení

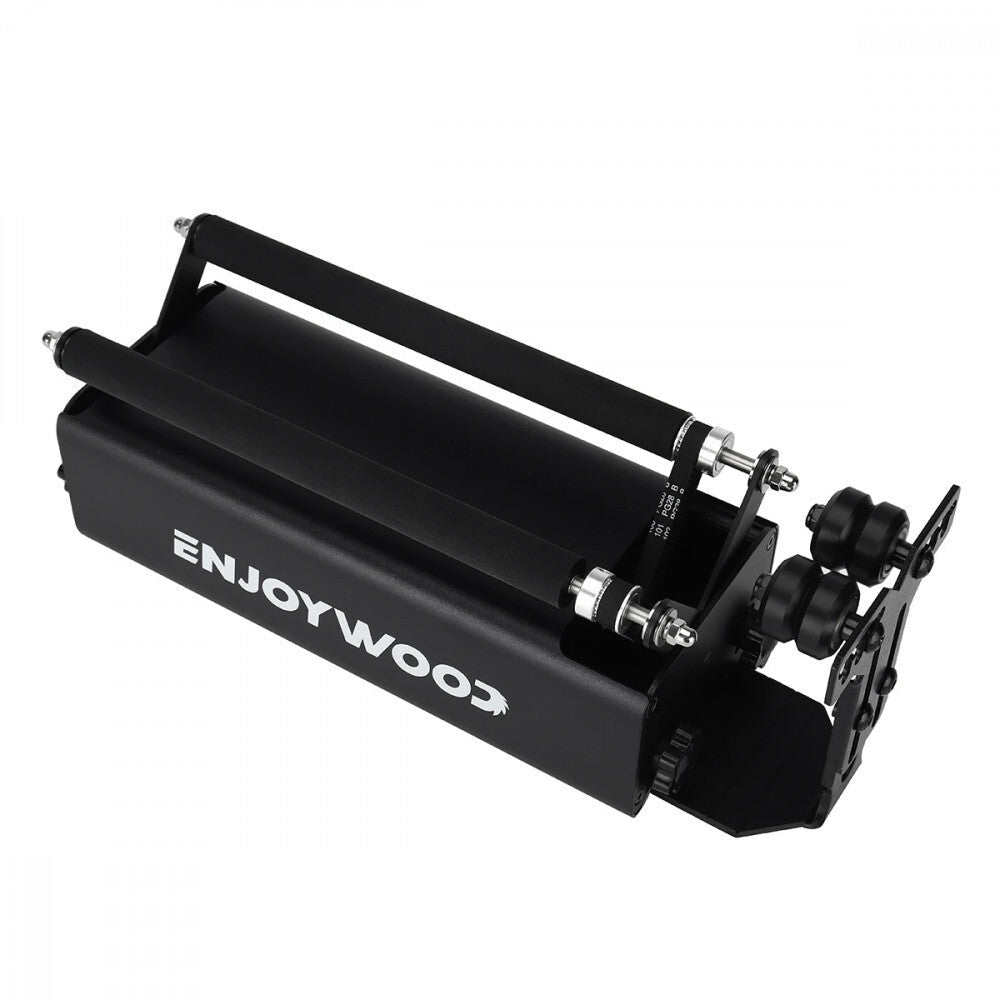

Rotační válec R3 PRO s hliníkovým rámem a integrovaným motorem

4 rukojeti s kroužky s motivem švestkového květupro nastavení šířky válce

Kabely pro různé značky laserových gravírek (např. AtomStack, Neje, Ortur)

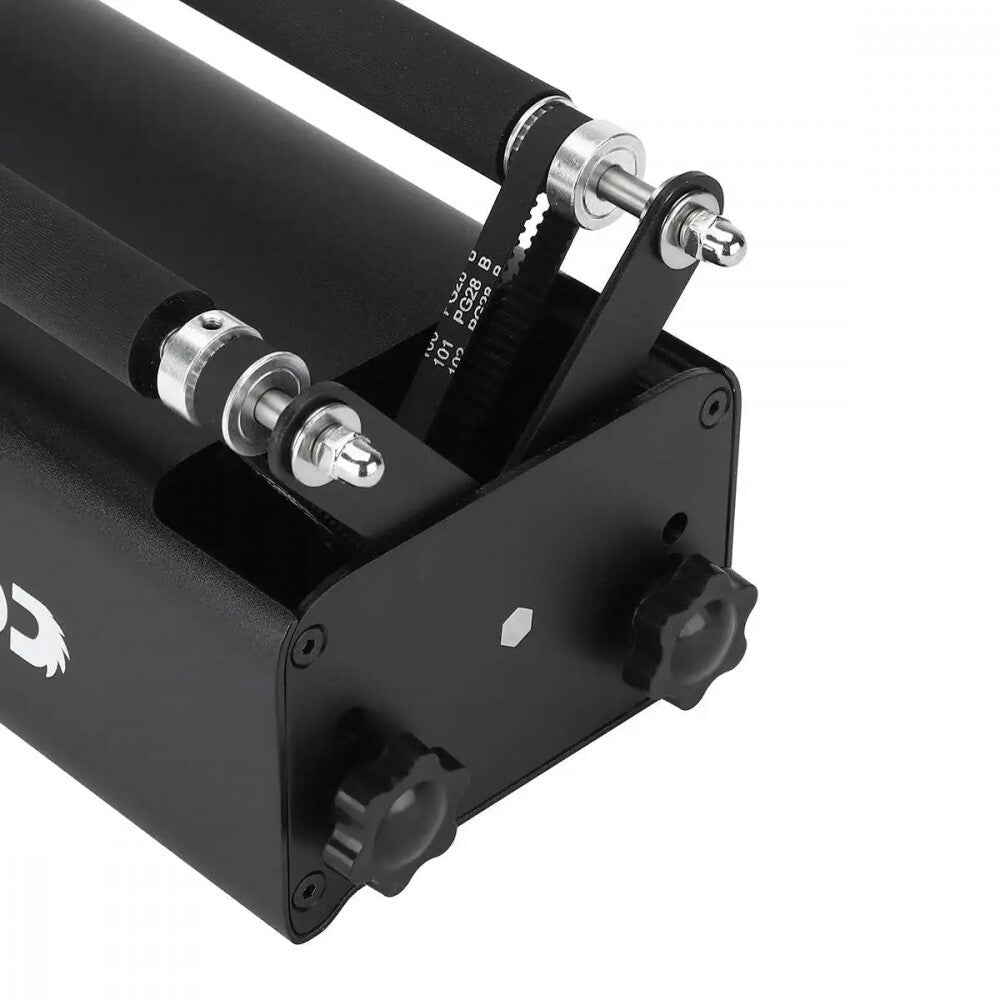

Synchronní řemenový pohon pro otáčení válce

Uživatelská příručka (původní anglická/čínská verze)

2. Bezpečnostní upozornění

Používat smí pouze dospělé osoby, méně zkušené osoby pouze pod dohledem

Nepoužívejte ve vodotěsném prostředí (např. venku nebo v blízkosti chemikálií) a udržujte zařízení mimo dosahzdrojů ohně a silných magnetických polí Během provozu válce a gravírky zařízení neotvírejte

ani nerozebírejte , protože by to mohlo být nebezpečné3. Nastavení rozměrů a upevnění

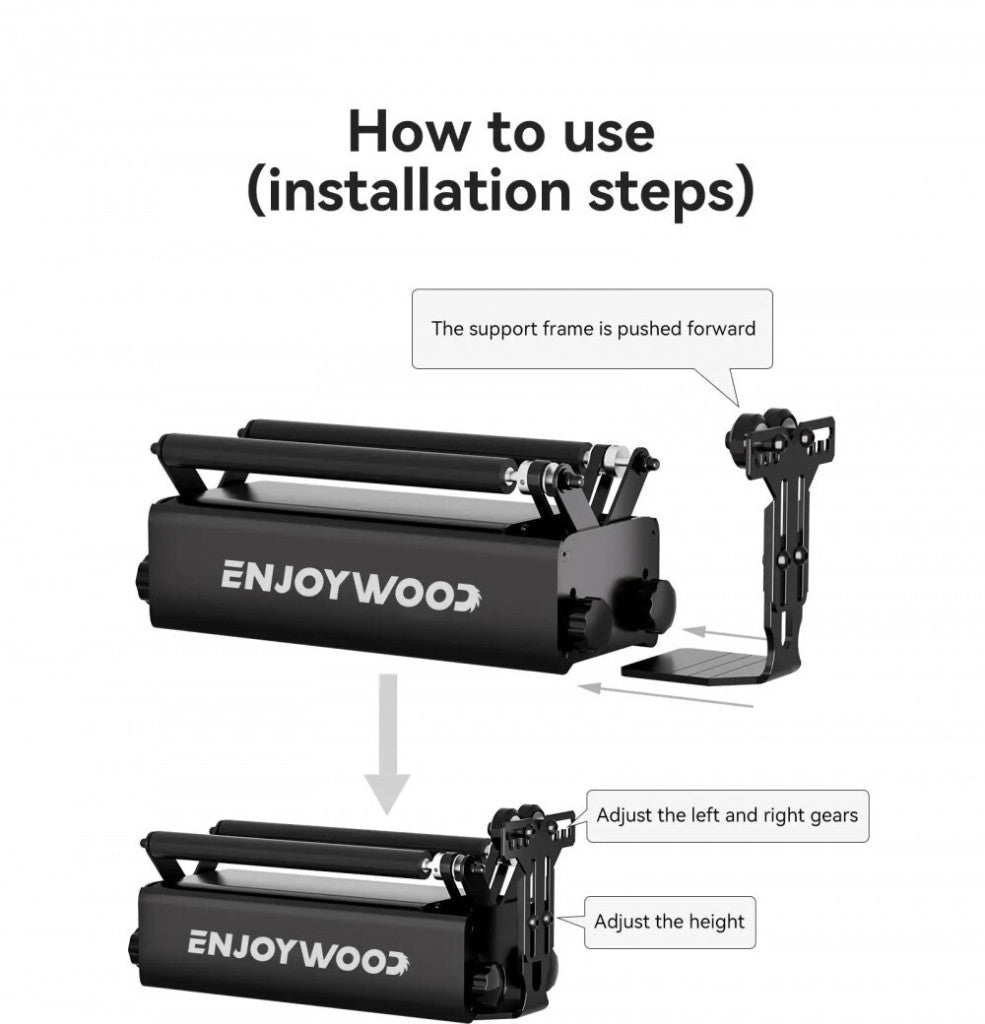

Uvolněte 4 rukojeti s motivem švestkového květu a nastavte vzdálenost válců podle šířky obrobku

Po dotažení všech čtyř kolíků ocelový válec předmět bezpečně upevní

Zkontrolujte, zda jsou oba válce

ve vodorovné rovině a rovnoběžně s gravitační linií laseru 4. Připojení ke gravírce

Jednoduché připojení přímo pomocí USB konektoru nebo 4pinového kabelu:

Bílý konektor

: pro AtomStack…Černý konektor

: pro gravírky Neje/OrturV některých případech může být nutné

upravit hodnotu impulzů (steps/mm) v řídicím softwaru (LaserGRBL, LightBurn) 5. Nastavení softwaru

A. LaserGRBL:

Nainstalujte program

Připojte gravírku a vyhledejte port COM

Přejděte do nastavení GRBL a upravte hodnoty impulzů $100 a $101 pomocí zkušebního gravírování (např. čtverce o rozměrech 30×30 mm)

B. LightBurn:

Vyberte nabídku „Edit → Machine Settings“

Nastavte hodnoty impulzů pro souřadnice $100 (X) a $101 (Y)

6. Uvedení do provozu

Utáhněte například rukojeti, abyste upevnili obrobek

Zkontrolujte, zda se synchronní řemen nedostane do dráhy laseru

Znovu zkontrolujte rovinu válců a připojení

Spusťte gravírování – otáčení válce zajistí efektivní a rovnoměrné otáčení předmětu během gravírování

7. Údržba a čištění

Chraňte zařízení před vodou a chemikáliemi (zejména v oblasti motoru a řemenu)

Nezakrývejte zařízení úplně – motor zůstane chladný, pokud je zajištěno dobré větrání

K čištění používejte měkký hadřík a řemen občas namažte

Motor nepřetěžujte – nenastavujte příliš vysoké otáčky a nepoužívejte zařízení na příliš velké ploše

Shrnutí

 Rotační válec

ENJOYWOOD R3 PRO je praktické a všestranné příslušenství, které umožňuje gravírování válcových předmětů. Uvedení do provozu je bezpečné a jednoduché a díky softwarovému nastavení lze dosáhnout přesnosti na úrovni tloušťky papíru. praktikus és sokoldalú kiegészítő, amely segítségével hengeres tárgyak gravírozása is megoldható. Biztonságos és egyszerű beüzemelni, a szoftveres beállításokkal papírvékony pontosság érhető el.
