1. Účel zařízení

Přepínač TESmart Dual Monitor KVM umožňuje používat dva počítače s jedinou klávesnicí, myší a dvěma monitory. használjon.

Zařízení umožňuje:

• na obou monitorech zobrazit obraz stejného počítače;
• na obou monitorech zobrazit obraz různých počítačů;
• přepínat ovládání klávesnice a myši mezi dvěma počítači;
• připojit další zařízení USB 2.0, například flash disk, tiskárnu nebo čtečku čárových kódů;
• používat externí reproduktor prostřednictvím 3,5mm zvukového výstupu.

2. Hlavní vlastnosti

• Ovládání 2 počítačů
• Současné používání 2 monitorů
• 1 společná klávesnice a myš
• Vstupy HDMI a DisplayPort
• Dva výstupy HDMI pro monitory
• Maximální rozlišení 3840 × 2160 při 60 Hz
• Dva režimy zobrazení
• Klávesové zkratky
• Tlačítko pro výběr vstupu na předním panelu
• Infračervený dálkový ovladač
• Sdílení zařízení USB 2.0
• Režim průchodu signálu klávesnice a myši
• Podpora Hot Plug

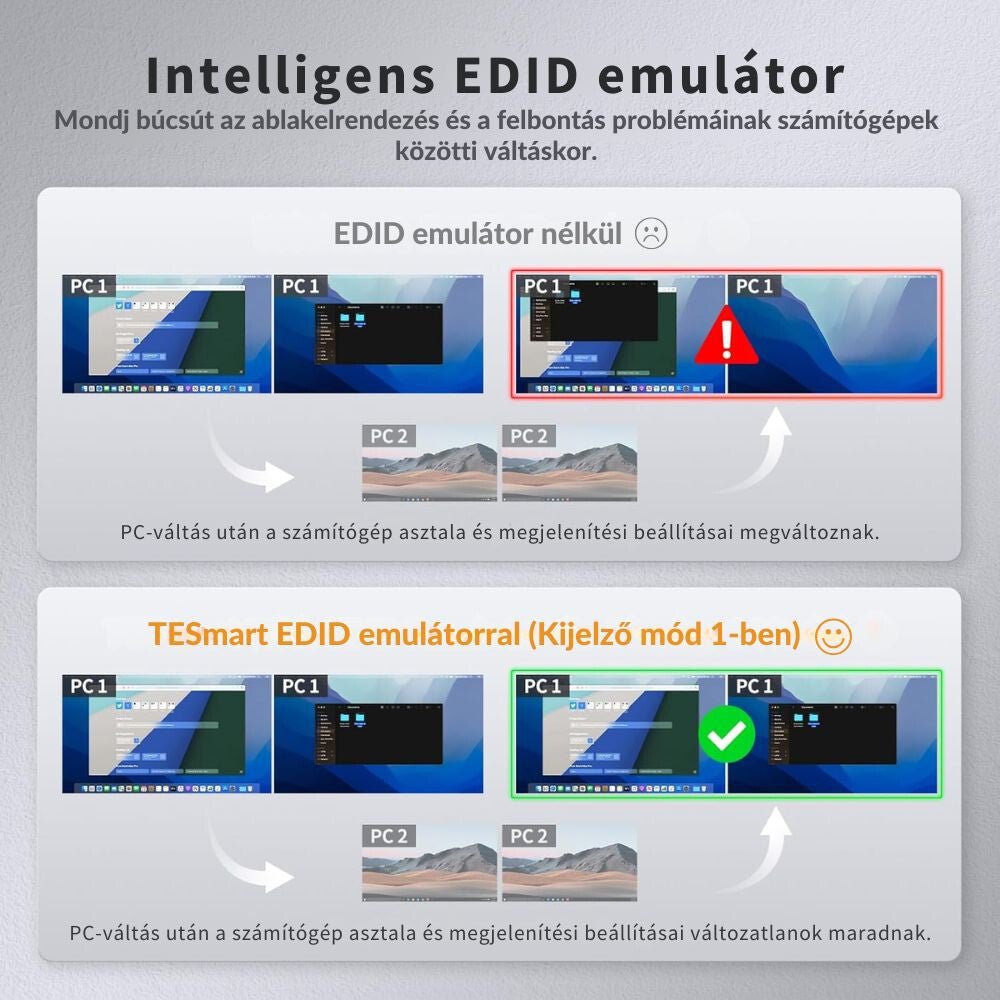

• Správa EDID pro stabilnější zachování nastavení displeje
• Podpora systémů Windows, macOS, Unix, Debian, Ubuntu, Fedora, Raspbian a dalších systémů založených na Linuxu

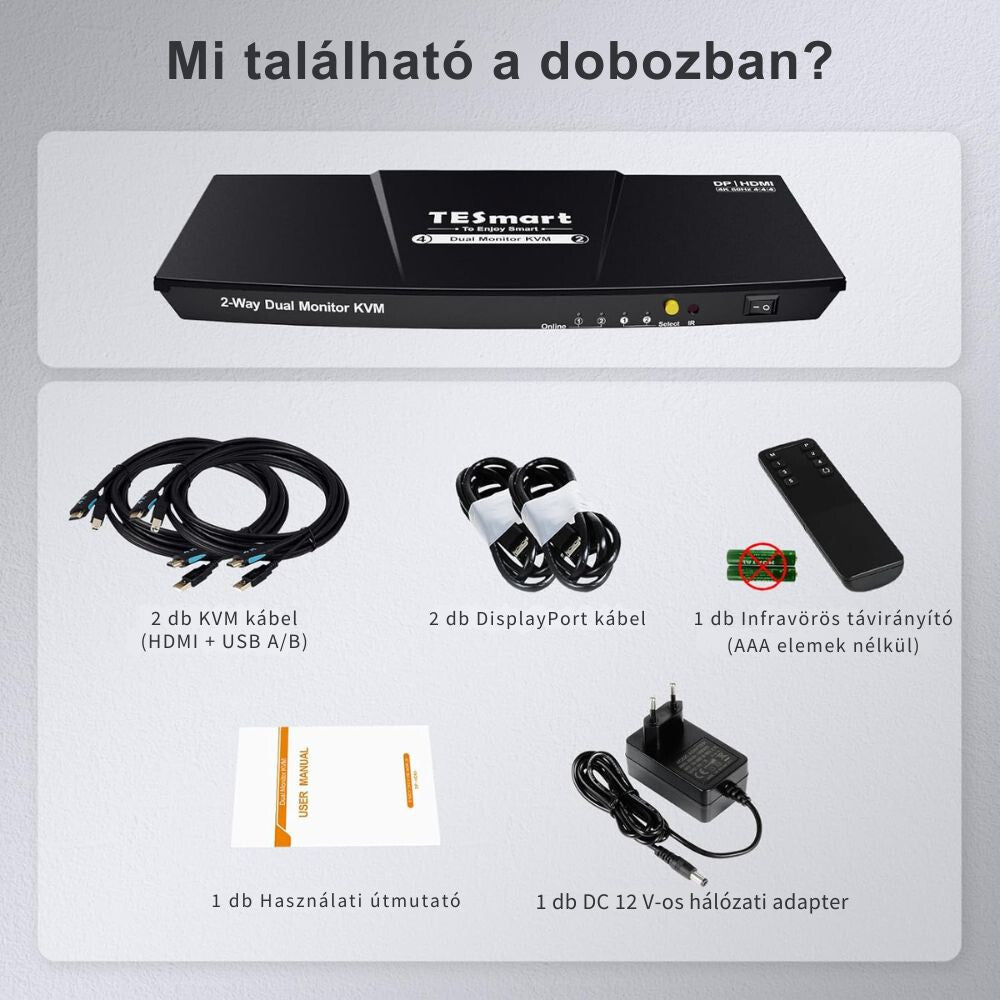

3. Obsah balení

• 1× přepínač TESmart Dual Monitor KVM
• 1× 12V napájecí adaptér
• 1× infračervený dálkový ovladač
• 1× návod k použití

Před použitím zkontrolujte, zda máte potřebné kabely HDMI, DisplayPort a USB.

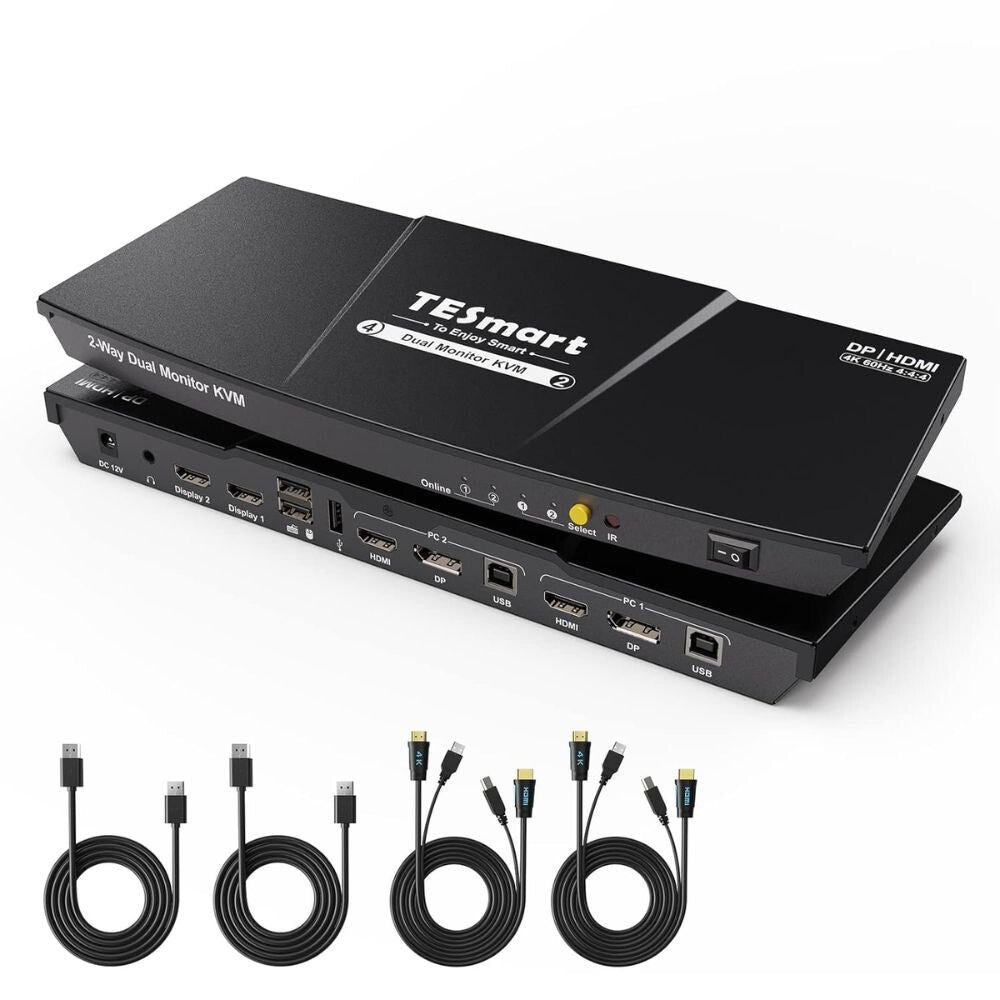

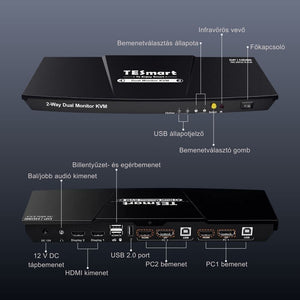

4. Ovládací prvky a konektory

Prvky na předním panelu

1. LED indikátory připojení USB

LED indikátory svítí, když:

• je počítač připojen ke KVM přepínači pomocí kabelu USB;
• je příslušný počítač zapnutý.

2. LED indikátory výběru vstupu

LED indikátory zobrazují aktivní počítač a režim zobrazení.

• LED 1 svítí: oba monitory zobrazují obraz počítače 1.
• LED 2 svítí: oba monitory zobrazují obraz počítače 2.
• LED 1 a LED 2 svítí současně: oba monitory zobrazují obraz různých počítačů.

3. Tlačítko pro výběr vstupu

Slouží k přepínání mezi dvěma počítači a režimy zobrazení.

4. Infračervený přijímač

Přijímá signál dodaného dálkového ovladače.

5. Hlavní vypínač

Slouží k zapnutí a vypnutí KVM přepínače.

Konektory na zadním panelu

6. DC 12V

Konektor dodaného 12V napájecího adaptéru.

7. Zvukový výstup L/R

3,5mm analogový zvukový výstup pro připojení externího reproduktoru nebo jiného zvukového zařízení.

8. Výstupy HDMI

Výstupy HDMI pro připojení dvou monitorů.

9. Port klávesnice a myši

Připojte sem:

• klávesnici USB;
• myš USB;
• nebo USB přijímač kompatibilní bezdrátové klávesnice a myši.

10. Port USB 2.0

Slouží k připojení sdíleného zařízení USB, například:

• flash disk;
• tiskárna;
• čtečka čárových kódů;
• pevný disk USB;
• jiné periferní zařízení USB 2.0.

11. Skupina vstupů PC2

Slouží k připojení počítače 2:

• vstup HDMI;
• vstup DisplayPort;
• konektor USB Type-B.

12. Skupina vstupů PC1

Slouží k připojení počítače 1:

• vstup HDMI;
• vstup DisplayPort;
• konektor USB Type-B.

5. Bezpečnostní pokyny

• Používejte výhradně přiložený síťový adaptér 12 V .
• Před připojením kabelů pokud možno vypněte počítače a monitory.
• Nepoužívejte zařízení ve vlhkém nebo prašném prostředí.
• Zařízení nezakrývejte a zajistěte dostatečné větrání.
• KVM přepínač nerozebírejte ani neupravujte.
• Kabely vždy odpojujte uchopením za konektor.
• Pro dosažení maximálního rozlišení používejte kvalitní kabely HDMI a DisplayPort.

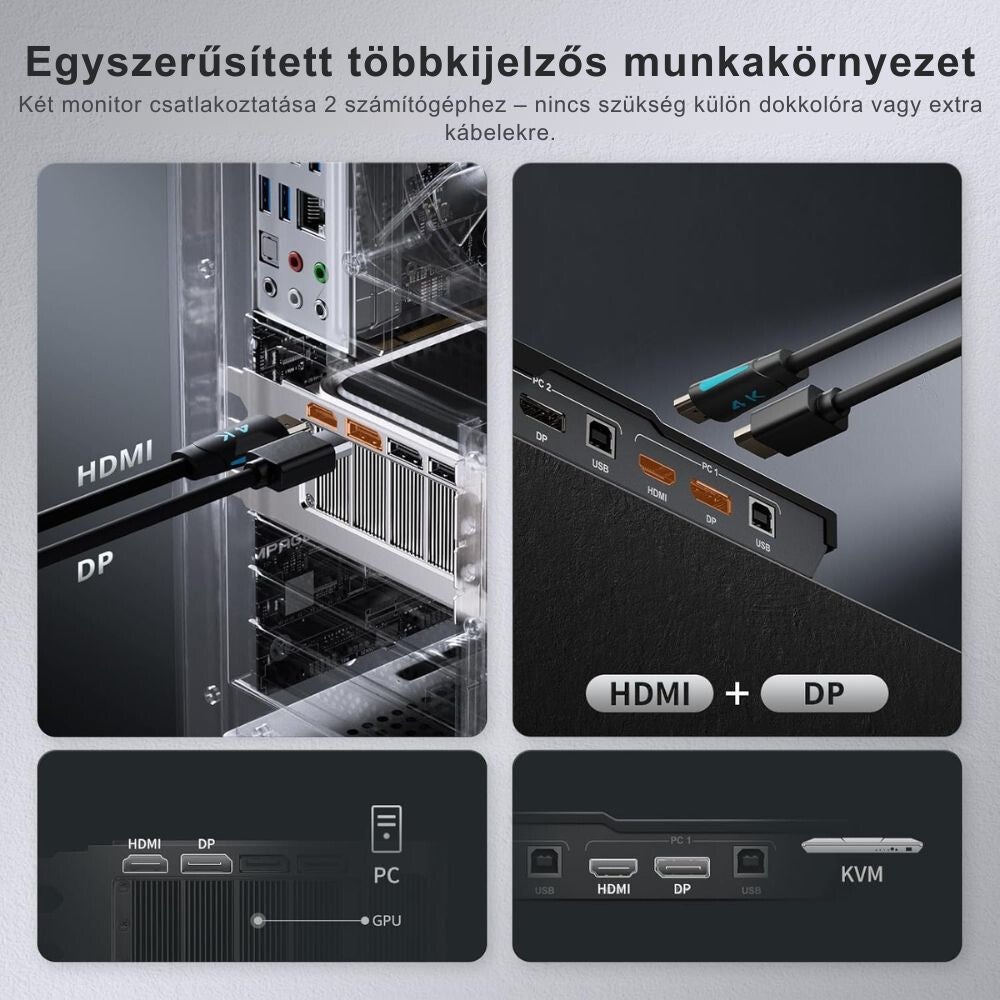

6. Připojení zařízení

Krok 1 – Připojení počítače 1

Připojte počítač 1 ke vstupům označeným PC1 :

1. Výstup HDMI počítače připojte ke vstupu HDMI PC1.
2. Výstup DisplayPort počítače připojte ke vstupu DP PC1.
3. Jeden z portů USB-A počítače připojte k vstupu USB Type-B PC1 pomocí kabelu USB-A–USB-B.

Krok 2 – Připojení počítače 2

Stejným způsobem připojte počítač 2 k PC2 :

1. Výstup HDMI → vstup HDMI PC2
2. Výstup DisplayPort → vstup DP PC2
3. Port USB-A → vstup USB Type-B PC2

Důležité: Vstup HDMI a vstup DisplayPort dané skupiny PC musí být připojeny ke stejnému počítači. V opačném případě nebude funkce dvou monitorů správně fungovat.

Krok 3 – Připojení klávesnice a myši

Připojte klávesnici USB a myš USB k určeným portům pro klávesnici a myš.

V případě bezdrátové sady připojte USB přijímač k příslušnému portu.

Krok 4 – Připojení monitorů

Připojte oba monitory ke dvěma výstupům HDMI KVM přepínače.

• Výstup HDMI 1 → monitor 1
• Výstup HDMI 2 → monitor 2

Na monitorech vyberte příslušný vstup HDMI.

Krok 5 – Reproduktor a zařízení USB

Podle potřeby připojte:

• reproduktor k 3,5mm zvukovému výstupu L/R;
• zařízení USB ke standardnímu portu USB 2.0.

Krok 6 – Napájení a zapnutí

1. Připojte adaptér 12 V ke KVM přepínači.
2. Zapněte monitory.
3. Zapněte KVM přepínač.
4. Zapněte oba počítače.

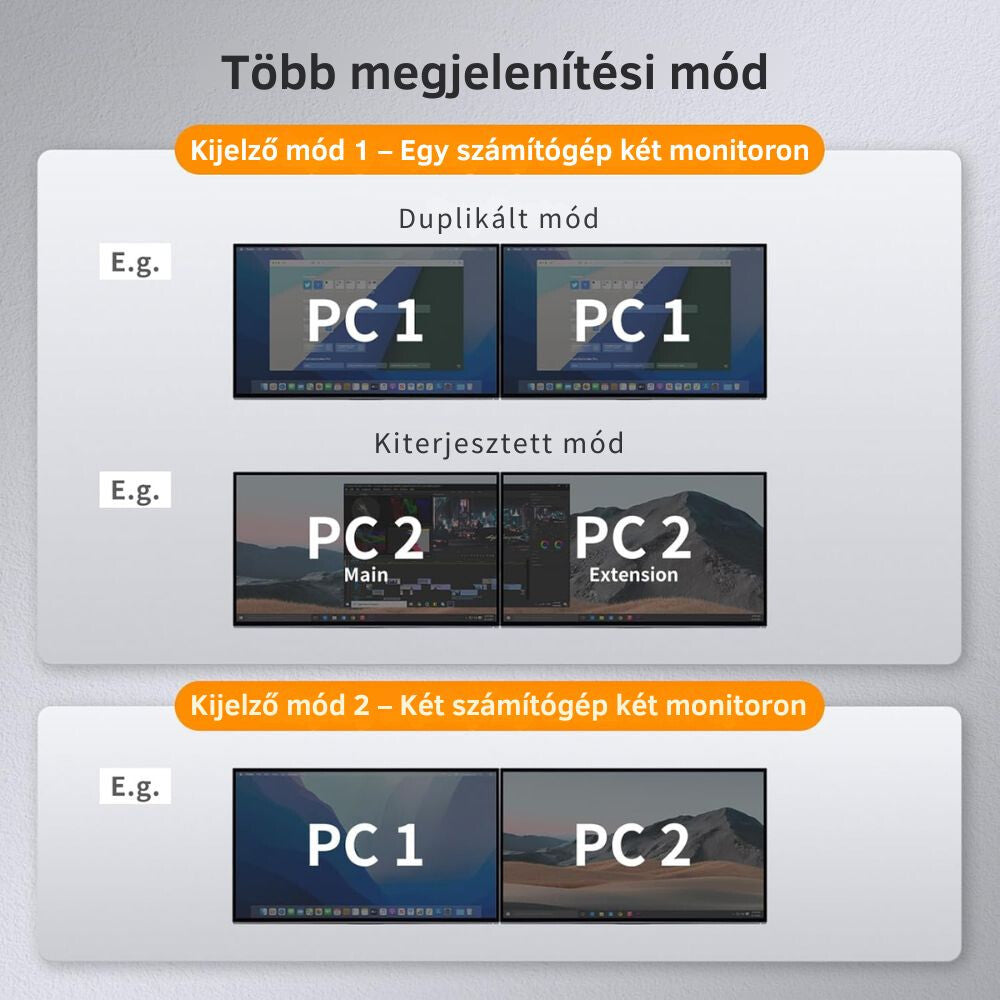

7. Režimy zobrazení

Režim zobrazení 1 – Jeden počítač na obou monitorech

V tomto režimu oba monitory patří ke stejnému počítači.

Používání počítače 1

• Oba monitory zobrazují počítač 1.
• Svítí LED indikátor vstupu 1.
• Klávesnice a myš ovládají počítač 1.

Používání počítače 2

• Oba monitory zobrazují počítač 2.
• Svítí LED indikátor vstupu 2.
• Klávesnice a myš ovládají počítač 2.

V nastavení zobrazení počítače můžete zvolit:

• zrcadlení obrazovek: oba monitory zobrazují totéž;
• rozšíření obrazovek: oba monitory fungují jako jedna rozšířená pracovní plocha.

2. režim zobrazení – jeden počítač na monitor

V tomto režimu:

• jeden monitor zobrazuje obraz počítače 1;
• druhý monitor zobrazuje obraz počítače 2.

Klávesnice a myš ovládají vždy pouze jeden z počítačů. Ovládání lze přepínat klávesovou zkratkou nebo dálkovým ovladačem.

V tomto režimu svítí oba LED indikátory vstupu současně.

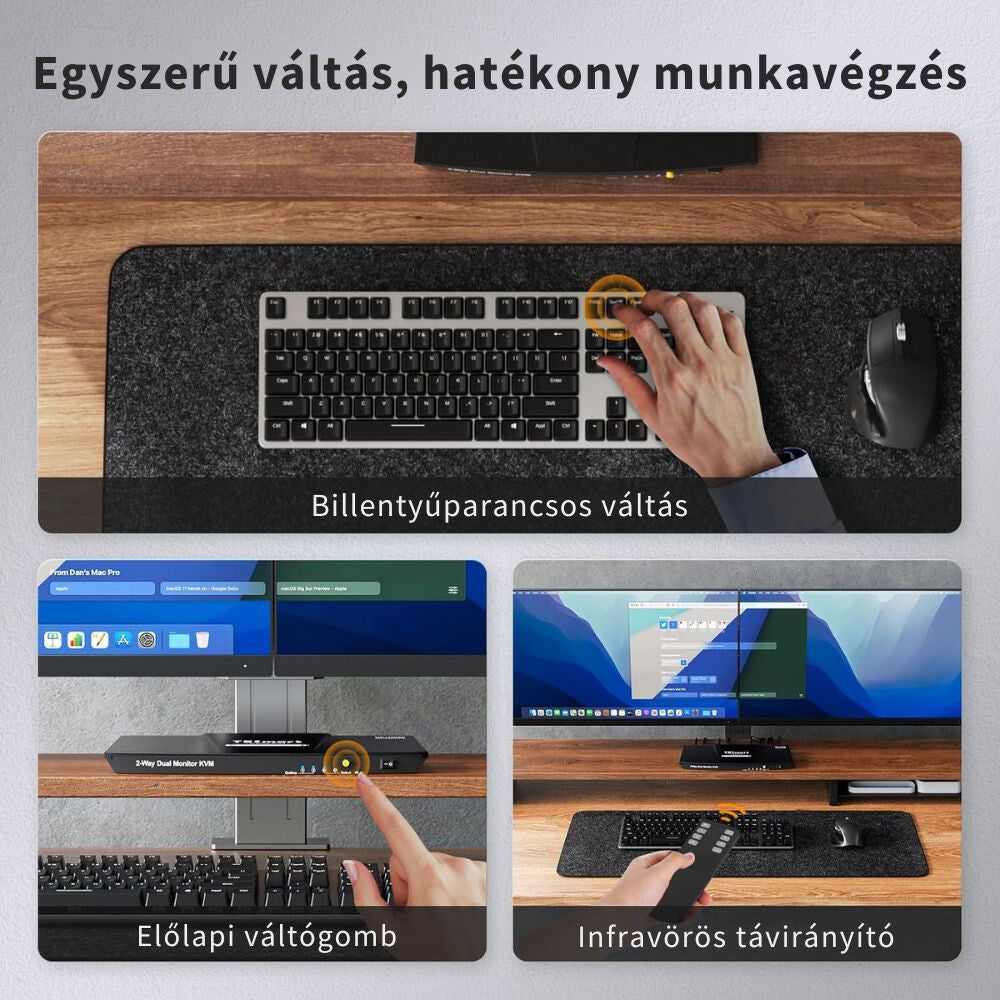

8. Přepínání tlačítkem na předním panelu

Stisknutím tlačítka pro výběr vstupu na předním panelu zařízení lze přepínat:

• počítač 1;
• počítač 2;
• a rozdělený režim, ve kterém se zobrazují dva různé počítače.

Přesný stav signalizují LED indikátory na předním panelu.

9. Klávesové zkratky

Výchozí aktivační klávesou je Scroll Lock.

Chcete-li použít příkazy, rychle dvakrát stiskněte klávesu Scroll Lock a poté stiskněte požadovanou funkční klávesu.

Klávesové zkratky

Přepnutí aktivního počítače v rozděleném režimu

Dvakrát stiskněte klávesu pravý Alt .

Přepnutí obou monitorů na počítač 1

Dvakrát stiskněte klávesu Scroll Lock Stiskněte klávesu a poté 1 stiskněte tlačítko.

Přepnutí obou monitorů na počítač 2

Dvakrát stiskněte klávesu Scroll Lock Stiskněte klávesu a poté 2 stiskněte tlačítko.

Předání ovládání klávesnice a myši počítači 1 v rozděleném režimu

Dvakrát stiskněte klávesu Scroll Lock Stiskněte klávesu a poté 3 stiskněte tlačítko.

Předání ovládání klávesnice a myši počítači 2 v rozděleném režimu

Dvakrát stiskněte klávesu Scroll Lock Stiskněte klávesu a poté 4 stiskněte tlačítko.

Zapnutí nebo vypnutí zvukového signálu

Dvakrát stiskněte klávesu Scroll Lock Stiskněte klávesu a poté F11 stiskněte tlačítko.

Důležité: Klávesy kombinace je třeba stisknout postupně v krátkém časovém intervalu.

10. Změna aktivační klávesy klávesových zkratek

Zařízení podporuje dva způsoby aktivace klávesových zkratek:

• Scroll Lock;
• pravý Ctrl.

Výchozí aktivační klávesou je Scroll Lock.

1. způsob – tlačítkem na předním panelu

1. Podržte tlačítko Select na předním panelu.
2. Počkejte na zvukový signál.
3. Restartujte přepínač KVM.

2. způsob – pomocí klávesnice

Přepnutí z klávesy Scroll Lock na pravý Ctrl

Stiskněte:

Scroll Lock ×2, poté F1

Přepnutí z pravého Ctrl na Scroll Lock

Stiskněte:

pravý Ctrl ×2, poté F1

Po změně je nutné všechny příkazy pomocí klávesových zkratek zadávat novým spouštěcím tlačítkem.

Například při použití pravého Ctrl:

pravý Ctrl ×2, poté 1

11. Používání infračerveného dálkového ovladače

Při používání namiřte dálkový ovladač na infračervený přijímač na předním panelu KVM.

Tlačítko M

V režimu zobrazení 1

Přepíná mezi počítačem 1 a počítačem 2.

V režimu zobrazení 2

Přepne zpět do režimu zobrazení 1.

Tlačítko P

V režimu zobrazení 1

Přepne do režimu zobrazení 2, ve kterém mohou oba monitory zobrazovat různé počítače.

V režimu zobrazení 2

Prohodí počítače zobrazené na obou monitorech.

Tlačítko 1

V režimu zobrazení 1

Přepne oba monitory na počítač 1.

V režimu zobrazení 2

Přiřadí ovládání klávesnice a myši počítači 1.

Tlačítko 2

V režimu zobrazení 1

Přepne oba monitory na počítač 2.

V režimu zobrazení 2

Přiřadí ovládání klávesnice a myši počítači 2.

Ostatní tlačítka dálkového ovladače, která nejsou popsána samostatně, nemají u tohoto modelu žádnou funkci.

Baterie potřebná pro dálkový ovladač nemusí být součástí balení.

12. Používání zařízení USB

Ke standardnímu portu USB 2.0 KVM lze připojit například:

• flash disk;
• pevný disk USB;
• tiskárna;
• čtečka čárových kódů;
• webovou kameru;
• jiné USB zařízení s nízkými nebo středními nároky na přenos dat.

Zařízení USB je vždy připojeno k počítači, který má právě fokus klávesnice a myši.

Během přenosu dat KVM nepřepínejte ani zařízení USB neodpojujte, protože by mohlo dojít ke ztrátě dat.

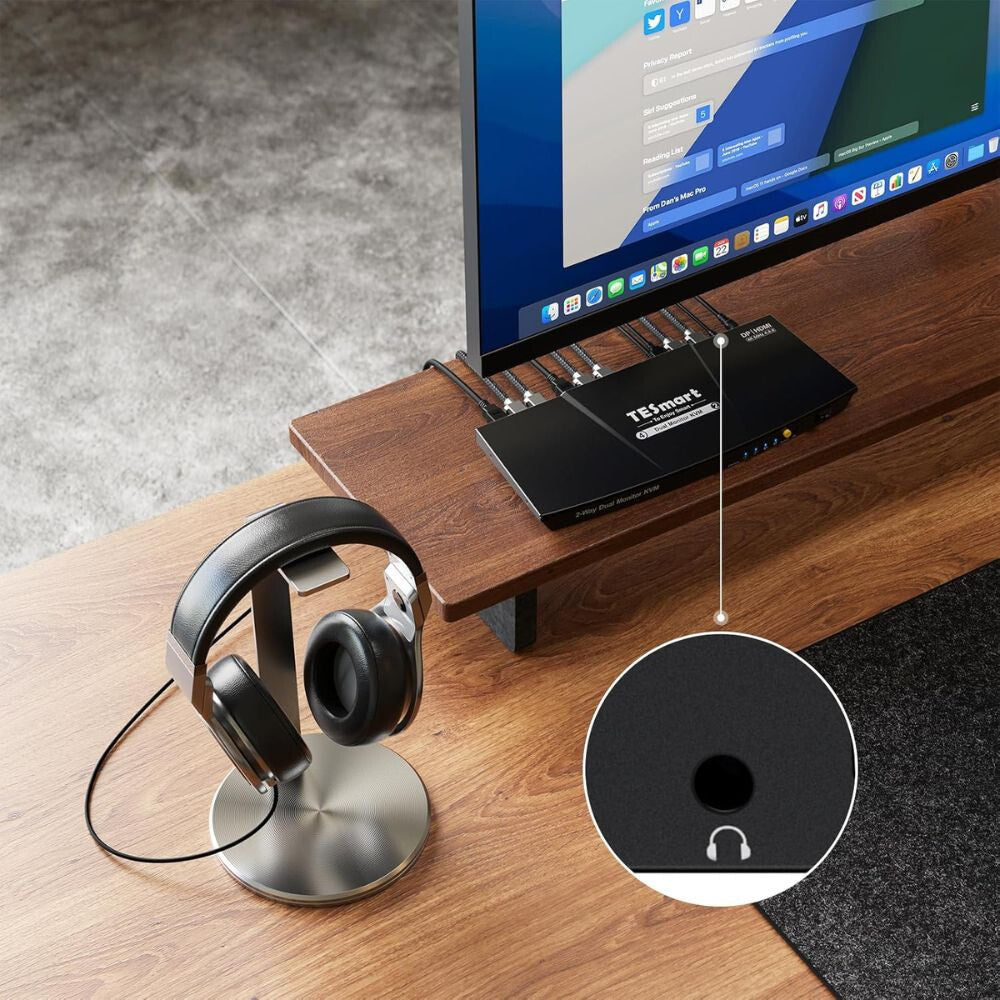

13. Používání zvukového výstupu

Připojte externí reproduktor nebo sluchátka k 3,5mm zvukovému výstupu L/R.

Zvuk se obvykle přenáší z právě aktivního počítače.

Pokud se zvuk nepřehrává:

1. zkontrolujte připojení zvukového kabelu;
2. v nastavení zvuku počítače vyberte zvukový výstup HDMI nebo DisplayPort;
3. zkontrolujte, zda je KVM přepnutý na správný počítač;
4. zkontrolujte nastavení hlasitosti a ztlumení.

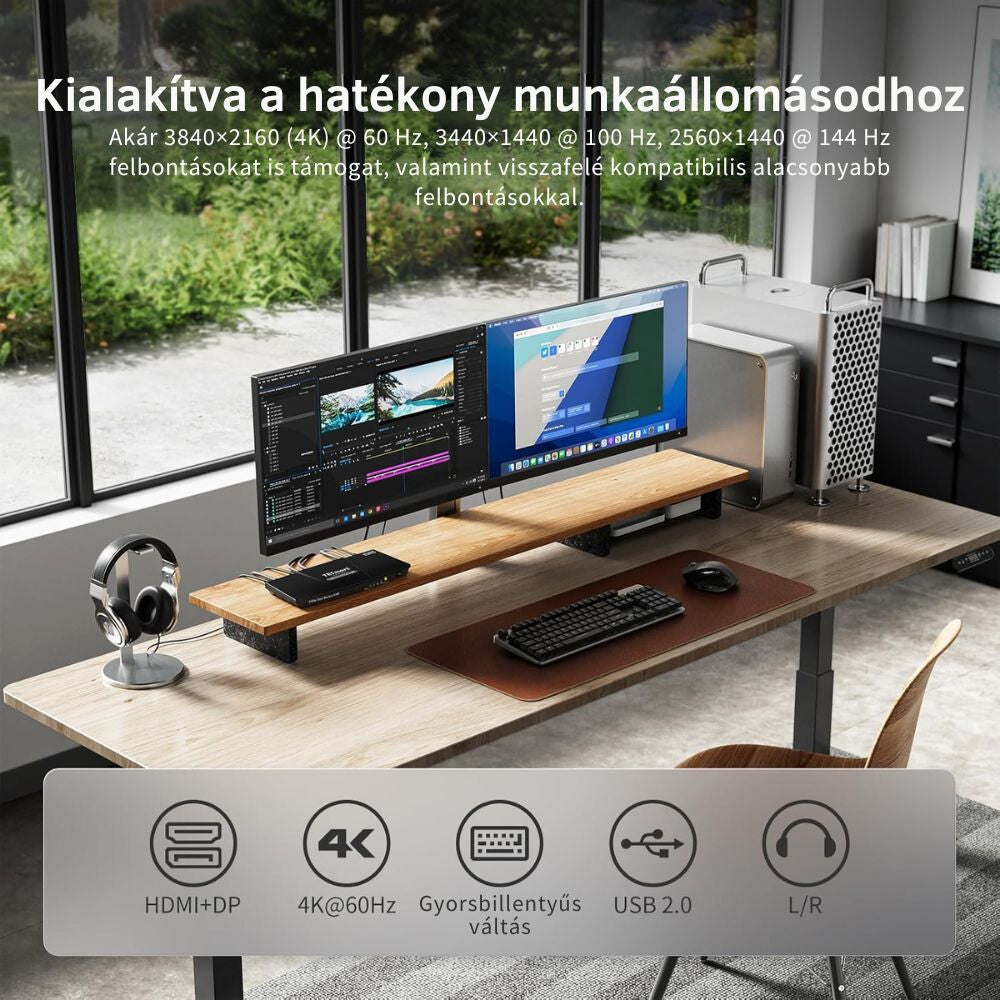

14. Nastavení rozlišení a zobrazení

Zařízení podporuje maximálně rozlišení 3840 × 2160 pixelů při frekvenci 60 Hz. felbontást támogat.

Skutečně použitelné rozlišení závisí na:

• grafické kartě počítače;
• možnostech monitorů;
• kvalitě použitých kabelů;
• nastavení zobrazení počítače.

Pro dosažení nejlepších výsledků:

• nastavte na obou monitorech stejné nebo podobné rozlišení;
• používejte krátké a kvalitní kabely;
• vyhněte se zbytečným adaptérům a prodlužovacím kabelům.

15. Funkce Hot Plug

Zařízení podporuje připojování a odpojování zařízení za provozu.

Přesto se po výměně videokabelu nebo připojení nového monitoru může stát, že:

• monitory je třeba znovu zapnout;
• je třeba aktualizovat nastavení zobrazení počítače;
• je třeba restartovat přepínač KVM.

16. Řešení potíží

Nezobrazuje se obraz

• Zkontrolujte, zda je KVM zapnutý.
• Zkontrolujte 12V adaptér.
• Zkontrolujte kabely HDMI a DisplayPort.
• Zkontrolujte, zda je na monitorech vybrán správný vstup HDMI.
• Ujistěte se, že svítí kontrolka PC1 nebo PC2.
• Přepněte KVM na jiný vstup a poté zpět.
• Restartujte KVM a počítače.

Funguje pouze jeden monitor

• Zkontrolujte připojení HDMI a DisplayPort daného počítače.
• Oba videovstupy musí být připojeny ke stejnému počítači.
• Zkontrolujte nastavení zobrazení počítače.
• Vyberte možnost „Rozšířit obrazovky“ nebo „Duplikovat obrazovky“.
• Zkontrolujte, zda grafická karta podporuje dva současně používané displeje.

Monitory jsou prohozené

• Prohoďte dva kabely HDMI výstupů;
• nebo změňte pořadí monitorů v nastavení zobrazení počítače;
• v režimu rozdělené obrazovky použijte tlačítko P na dálkovém ovladači k prohození obrazů obou počítačů.

Klávesnice nebo myš nefunguje

• Zkontrolujte, zda je zařízení připojeno ke správnému portu USB.
• Zkontrolujte kabely USB-A–USB-B obou počítačů.
• Ujistěte se, že je daný počítač zapnutý.
• Zkuste klávesnici nebo myš znovu připojit.
• U bezdrátové sady znovu připojte USB přijímač.
• Zkuste použít běžnou kabelovou klávesnici USB nebo myš.

Klávesové zkratky nefungují

• Zkontrolujte, zda je jako aktivní spouštěcí klávesa nastavena klávesa Scroll Lock nebo pravý Ctrl.
• Stiskněte obě spouštěcí klávesy rychle za sebou.
• Zkontrolujte, zda je klávesnice připojena k určenému portu klávesnice.
• U některých kompaktních klávesnic je klávesa Scroll Lock dostupná pouze v kombinaci s klávesou Fn.
• V případě potřeby přepněte na ovládání pomocí pravého Ctrl.

Není slyšet zvuk

• Zkontrolujte audiokabel 3,5 mm.
• Zkontrolujte nastavení zvukového výstupu počítače.
• Vyberte správné zvukové zařízení HDMI nebo DisplayPort.
• Zkontrolujte napájení a hlasitost reproduktoru.

Rozlišení 4K@60 Hz nefunguje

• Zkontrolujte, zda jej podporuje počítač i monitor.
• Použijte vhodné kabely HDMI a DisplayPort.
• Zkuste zkrátit délku kabelů.
• Zkontrolujte obnovovací frekvenci v nastavení zobrazení počítače.
• Odstraňte mezilehlé převodníky a rozbočovače.
