1. A termék bemutatása

Ez a 4x3 HDMI KVM-kapcsoló lehetővé teszi, hogy 4 különböző számítógépet vezérelj egy billentyűzettel és egérrel, miközben legfeljebb 3 monitort használsz.

A készülék támogatja:

• a 3 kijelzős kiterjesztett módot
• a 3 kijelzős tükrözött módot
• valamint azt is, hogy a 3 monitor különböző számítógépek képét jelenítse meg

A készülék USB 3.0-portokat, hangkimenetet, mikrofoncsatlakozást, hálózati megosztást, infravörös távirányítást és gyorsbillentyűs vezérlést is kínál.

2. Főbb jellemzők

• 4 számítógép vezérlése 1 billentyűzettel és 1 egérrel
• 3 monitor egyidejű használata
• Maximálisan támogatott felbontás: 3840 × 2160 @ 60 Hz (4:4:4)
• HDMI 2.0 kompatibilis
• HDCP 2.2 kompatibilis
• 2 fő megjelenítési mód
• USB 3.0 szupergyors adatátvitel
• Előlapi USB-A és USB-C port töltéshez és adatátvitelhez
• Beépített RJ45 hálózati megosztás
• Bal/jobb oldali hang és USB 3.0-fókusz rögzítése

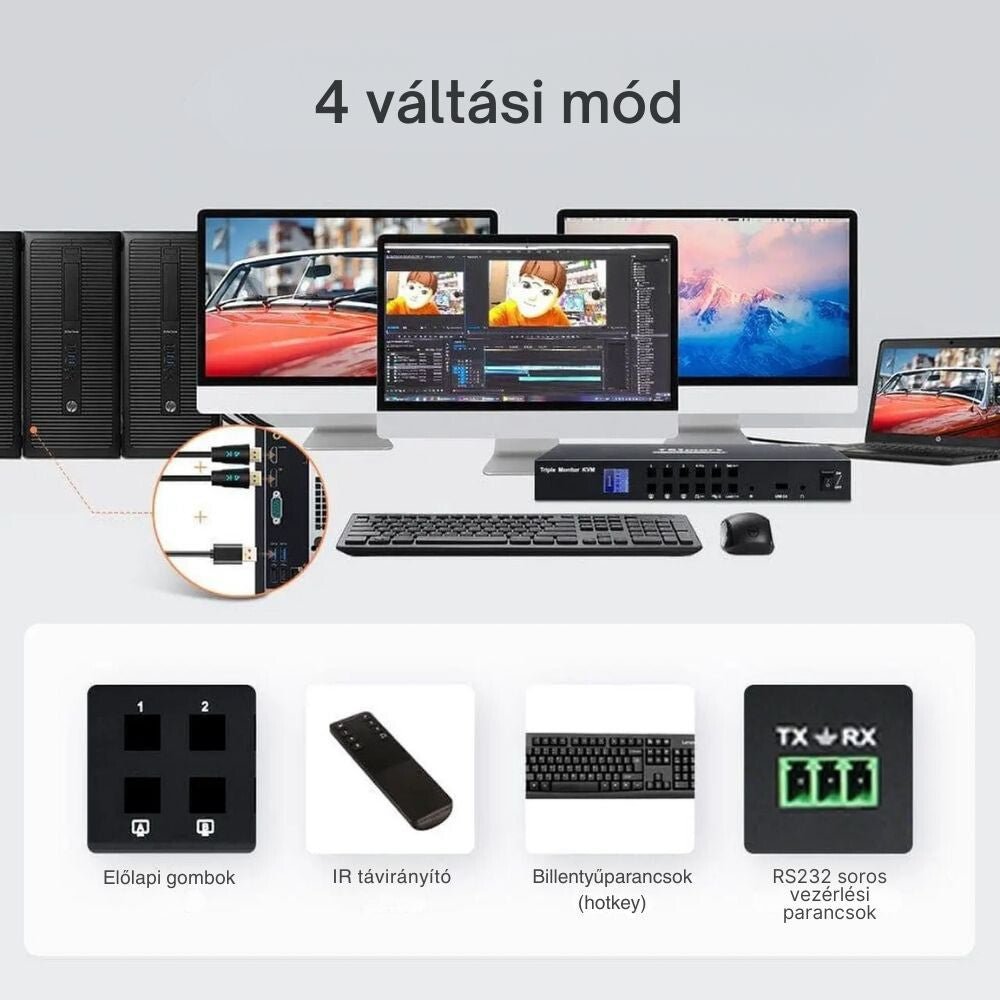

• Vezérlés:
  - előlapi gombokkal
  - infravörös távirányítóval
  - billentyűparancsokkal
• EDID-emuláció a kijelző stabil felismeréséhez
• Pass Through mód a jobb billentyűzet- és egérkompatibilitásért


3. Biztonsági tudnivalók

Használat előtt kérjük, olvasd el az alábbiakat:

• A készüléket tartsd távol a víztől és a nedvességtől.
• Csak száraz ruhával tisztítsd.
• Ne takard le a szellőzőnyílásokat.
• Ne helyezd hőforrás közelébe.
• Ne érintsd meg nedves kézzel a készüléket vagy a tápkábelt.
• Vihar idején vagy hosszabb használaton kívül húzd ki a tápegységet.
• A készüléket és az elemeket ne tedd nyílt láng vagy túlzott hő közelébe.
• A készüléket ne szereld szét, és ne javítsd saját kezűleg.


4. A távirányító elemei

A távirányító működéséhez 2 db AAA elem szükséges.

Fontos: az elemek a legtöbb esetben nincsenek a csomagban a szállítási előírások miatt.

5. A csomag tartalma

A csomagban az alábbiak találhatók:

• 1 db 4x3 HDMI KVM-kapcsoló
• 4 db KVM-kábel
• 8 db HDMI-kábel
• 1 db infravörös távirányító
• 1 db infravörös hosszabbítókábel
• 1 db 12 V-os hálózati adapter
• 1 db használati útmutató
• 2 db rackfül

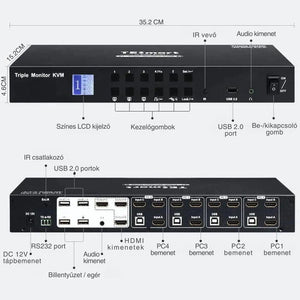

6. Kezelőszervek és csatlakozók

Előlapi elemek

Az előlapon általában az alábbiak találhatók:

• 1–4 gombok – számítógép kiválasztása
• Kijelzőválasztó gomb
• Audio lock – hangfókusz rögzítése
• USB lock – USB-fókusz rögzítése
• Fel / Le / Balra / Jobbra navigációs gombok
• Lock – zárolás
• Set – beállítás / megerősítés
• LCD-kijelző – aktuális állapot kijelzése
• infravörös érzékelő
• USB-A- és USB-C-portok – adatátvitelre és töltésre
• Mikrofonní vstup
• Zvukový výstup L/R


Konektory na zadním panelu

• 4 skupiny vstupů pro PC
• pro každou vstupní skupinu:
  - 3 vstupy HDMI
  - 1 port USB
• 3 výstupy HDMI pro monitory
• standardní porty USB 3.0
• Síťový port RJ45
• Port IR EXT
• Napájecí konektor DC 12 V


7. Uvedení do provozu

Příprava

Před připojením:

• zajistěte dostatek prostoru,
• uspořádejte kabely,
• doporučujeme kabely označit.

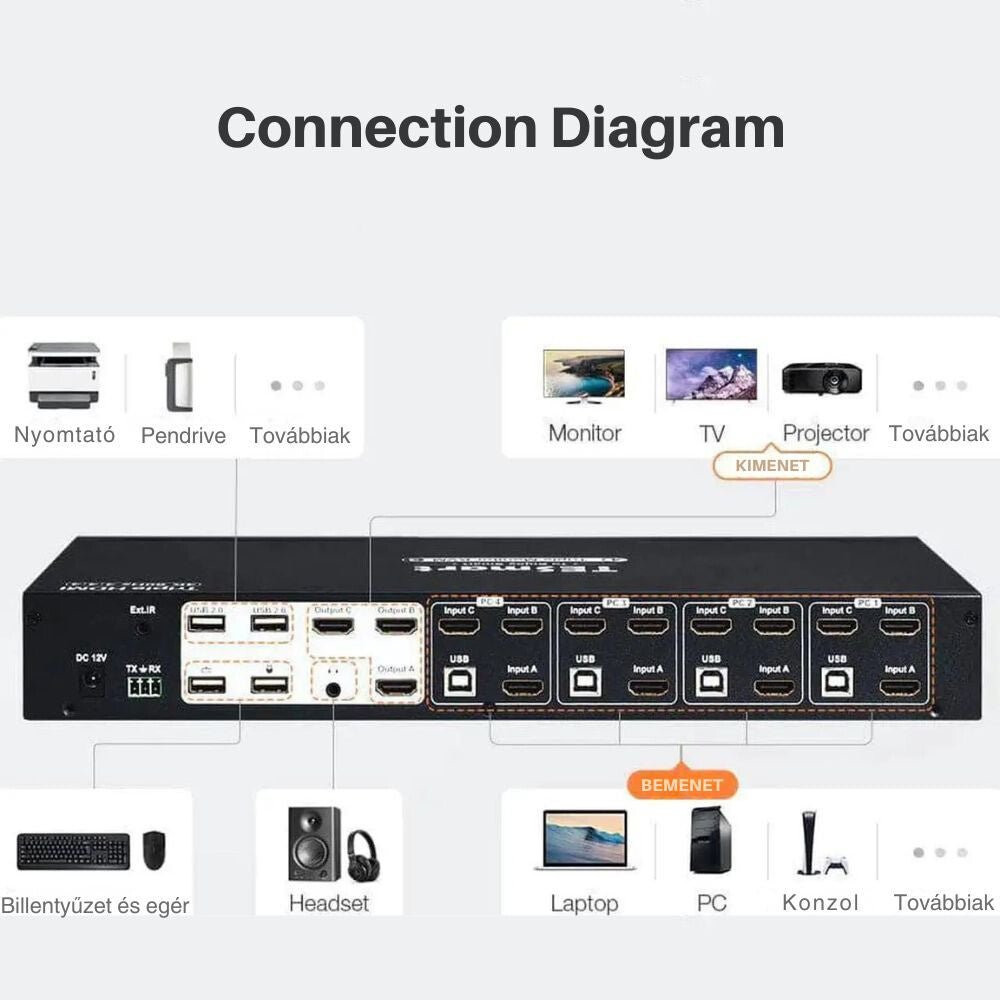

Postup připojení

1. Připojení počítače PC1
   Připojte první počítač k příslušné vstupní skupině.
2. Připojení počítačů PC2–PC4
   Stejným způsobem připojte ostatní počítače.
3. Připojení klávesnice a myši
   Připojte externí klávesnici a myš k příslušnému vstupu KVM.
4. Připojení zařízení USB 3.0
   Flash disk, externí SSD nebo jiné zařízení USB lze připojit ke standardním portům USB 3.0.
5. Připojení monitorů
   Propojte 3 výstupy HDMI KVM se 3 monitory.
6. Připojení audio zařízení
   V případě potřeby připojte reproduktor nebo sluchátka k výstupu L/R.
7. Připojení k síti
   Chcete-li používat síťovou funkci, připojte síťový kabel k portu RJ45 a jeho druhý konec k routeru nebo switchi.
8. Připojení napájení
   Připojte napájecí adaptér 12 V a poté zařízení zapněte.

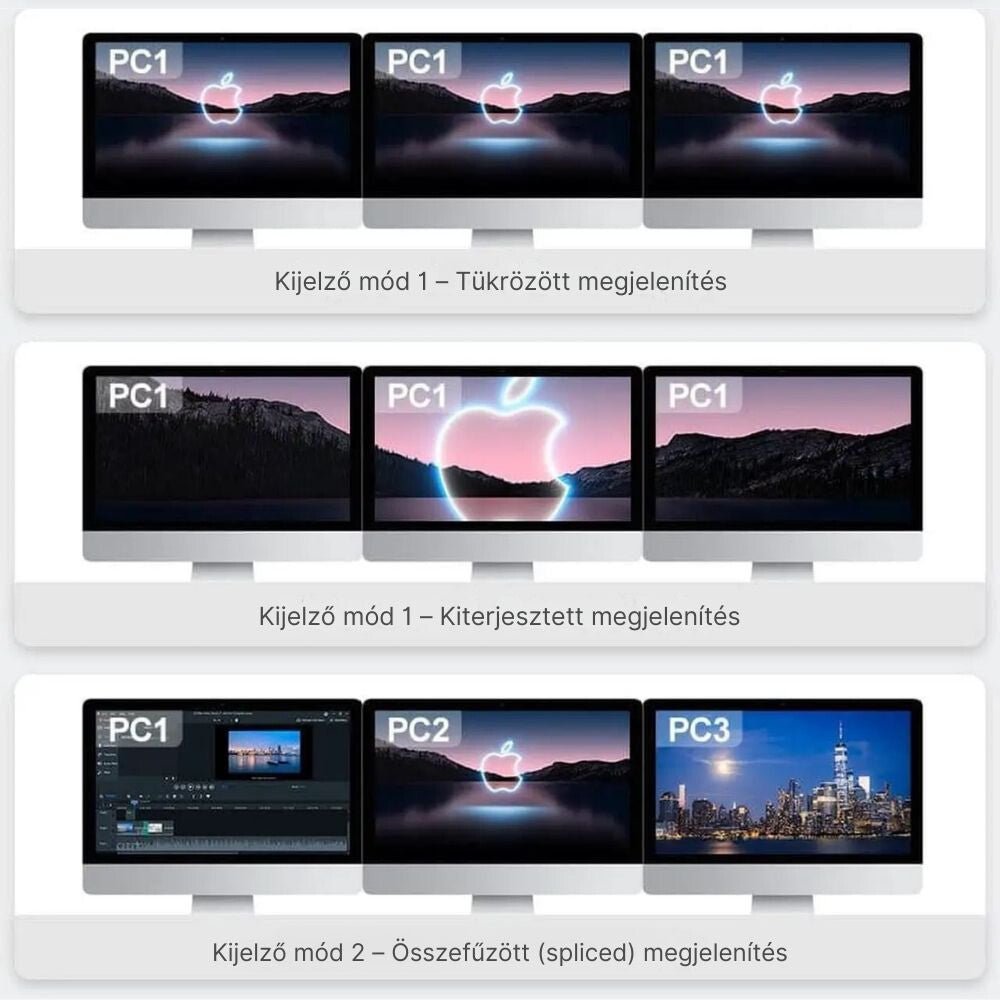

8. Režimy zobrazení

Zařízení podporuje 2 hlavní režimy zobrazení. támogat.

1. režim – Zobrazení jednoho počítače na 3 monitorech

V tomto režimu se obraz vybraného počítače zobrazí na všech třech monitorech.

Může jít o:

• zrcadlené zobrazenínebo
• rozšířené zobrazení

Záleží také na nastavení zobrazení v operačním systému daného počítače.

2. režim – Různé počítače na různých monitorech

V tomto režimu může každý ze tří monitorů zobrazovat obraz jiného počítače.

Například:

• Monitor A → PC3
• Monitor B → PC1
• Monitor C → PC4

Poznámka: pokud monitory zobrazují různé počítače, lze mezi nimi přepínat fokus také klávesovými zkratkami.

9. Vestavěný nabíjecí modul

Porty na předním panelu zařízení: USB-A és USB-C portjai:

• mohou nabíjet telefony, tablety a další zařízení,
• a zároveň je lze používat pro datové připojení.

Porty podporují standard BC 1.2 a automaticky upravují napětí a proud.

10. Vestavěný síťový switch

Vestavěná síťová funkce KVM umožňuje pomocí jediného síťového kabelu RJ45 aby připojené počítače komunikovaly prostřednictvím kabelové sítě.

Výhody:

• stabilnější připojení než u většiny bezdrátových připojení
• až 100 Mbps kabelové připojení
• je potřeba méně síťových kabelů

11. Zamykání fokusu zvuku a USB

Zařízení dokáže samostatně zamknout:

• zvukový výstup L/R
• zvukový výstup fokus zařízení USB 3.0

To znamená například:

• obraz můžete přepnout na jiný počítač,
• zatímco zvuk nebo zařízení USB zůstane nadále přiřazené k předchozímu počítači.

Fokus zvuku a USB lze zamknout nezávisle na sobě.

12. Automatické procházení (Auto Scan)

Funkce automatického procházení v pravidelných intervalech automaticky přepíná mezi zapnutými a připojenými počítači.

Je užitečná například:

• pro dohled,
• pro sledování stavu více počítačů.

Po zapnutí se na LCD displeji zobrazí nápis „SCAN“ .

13. Ovládání tlačítky na předním panelu

1–4 gombok

• Slouží k přímému výběru jednoho počítače.
• V takovém případě všechny tři displeje zobrazují obraz vybraného počítače.

Kijelzőválasztó gomb

• Nejprve stiskněte toto tlačítko,
• poté tlačítky 1–4 vyberte, obraz kterého počítače má daný monitor zobrazovat.

Audio lock

• Přiřadí zvuk k aktuálnímu počítači nebo toto přiřazení zruší.

USB lock

• Přiřadí zařízení USB 3.0 k aktuálnímu počítači nebo toto přiřazení zruší.


Lock

• Zamkne KVM.
• Po uzamčení:
  - displeje mohou zhasnout,
  - zvuk se může zastavit,
  - jas se může snížit na minimum,
  - tlačítka mohou přestat reagovat.

Odemknutí: k odemknutí je vyžadováno heslo.

Výchozí heslo: 1234

Obnovení továrního nastavení: tovární nastavení lze obnovit podržením tlačítka Lock gomb kb. přibližně 10 sekund

Set

.

• Slouží k otevření nabídky nastavení. V nabídce lze mimo jiné nastavit:
• uložené scény
• zapnutí/vypnutí automatického procházení
• interval automatického procházení
• zapnutí/vypnutí zvukového signálu
• aktivační klávesu klávesové zkratky
• jas obrazovky


změnu hesla

14. Použití dálkového ovladače

• Hlavní funkce dostupné pomocí infračerveného dálkového ovladače:
• výběr počítače 1–4
• výběr displeje
• zapnutí a vypnutí automatického procházení
• ovládání nabídky

přepínání fokusu infravörös hosszabbítókábel Když je KVM namontován do racku, lze použít také

.

15. Klávesové zkratky

Důležité

Klávesové zkratky fungují správně pouze tehdy, když je klávesnice správně připojena k příslušnému portu klávesnice KVM.

Výchozí aktivační klávesa Výchozí aktivační klávesou je:

Right Ctrl

• Alternativy:
• Scroll Lock

Používání rychlých příkazů:

1. Rychle stiskněte dvakrát aktivační klávesu.
2. Jakmile uslyšíte zvukový signál, během 3 sekund zadejte požadovaný příkaz.


Hlavní rychlé příkazy

Výběr předchozího vstupu

• Right Ctrl → Right Ctrl → PgUp


Výběr následujícího vstupu

• Right Ctrl → Right Ctrl → PgDn


Výběr portu podle pořadového čísla

• Right Ctrl → Right Ctrl → 1 / 2 / 3 / 4


Přepnutí zaměření displeje v režimu 2

• Right Alt → Right Alt


Výběr počítače připojeného ke konkrétnímu monitoru v režimu 2

• Monitor A: Right Ctrl → Right Ctrl → ← → 1–4
• Monitor B: Right Ctrl → Right Ctrl → ↓ → 1–4
• Monitor C: Right Ctrl → Right Ctrl → ↑ → 1–4


Přepnutí zaměření USB 3.0 mezi 2 počítači

• Right Ctrl → Right Ctrl → ↑


Přepnutí zvukového zaměření mezi 2 počítači

• Right Ctrl → Right Ctrl → ↓


Zapnutí/vypnutí zvukového signálu

• Right Ctrl → Right Ctrl → F11


Zapnutí režimu automatického skenování

• Right Ctrl → Right Ctrl → Space


Prodloužení/zkrácení intervalu automatického skenování

• Right Ctrl → Right Ctrl → +
• Right Ctrl → Right Ctrl → -


Ukončení režimu automatického skenování

• Esc


16. Změna aktivační klávesy rychlých zkratek

Aktivační klávesu rychlých zkratek lze změnit několika způsoby.

Možné aktivační klávesy

• Výchozí aktivační klávesou je:
• Alternativy:
• Left Ctrl


Změna v nabídce

Příslušné nastavení lze zadat v nabídce LCD.

Rychlé přepínání pomocí klávesnice

Kombinace cyklicky přepínají mezi třemi možnostmi:

• Right Ctrl → Right Ctrl → F1
• Scroll Lock → Scroll Lock → F1
• Left Ctrl → Left Ctrl → F1


17. Režim Pass Through

Režim Pass Through slouží ke zlepšení kompatibility klávesnice a myši.

Výhody:

• lepší spolupráce s některými klávesnicemi a myšmi
• lze používat více speciálních funkcí
• fungování se více blíží přímému připojení k počítači

Fontos: aktuální verze v tomto režimu nepodporuje připojení klávesnice a myši Bluetooth. Poznámka ke kompatibilitě

Příručka uvádí několik testovaných modelů, například různá zařízení značek:

Logitech

• Dell
• Rapoo
• Razer
• Corsair
• Microsoft
• .

18. Záruka

Výrobce poskytuje na produkt

1letou záruku na vady materiálu a výrobní vady. Záruka se nevztahuje na vady, které:

vznikly nesprávným používáním,

• mechanickým poškozením,
• elektrickým poškozením,
• úpravami nebo neoprávněnými opravami.
• V případě pozáruční opravy mohou být náklady na opravu účtovány podle ceny náhradních dílů a práce.

Garancián túli javítás esetén a javítás költsége alkatrész- és munkadíj alapján számolható fel.
