1. Účel

Sada je určena k profesionálnímu i hobby zpracování kovů na soustruzích. Je vhodná pro jemné i hrubé obrábění různých kovů s vysokou přesností.

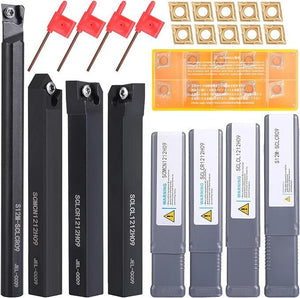

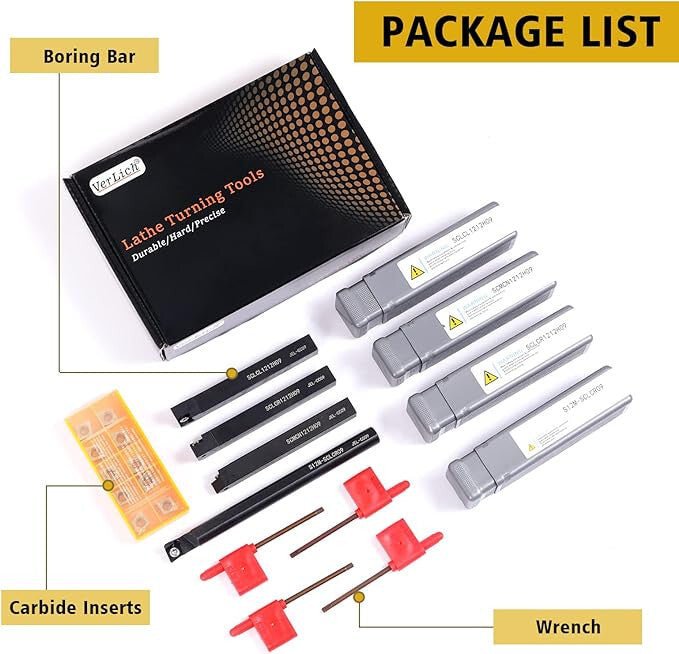

2. Obsah balení

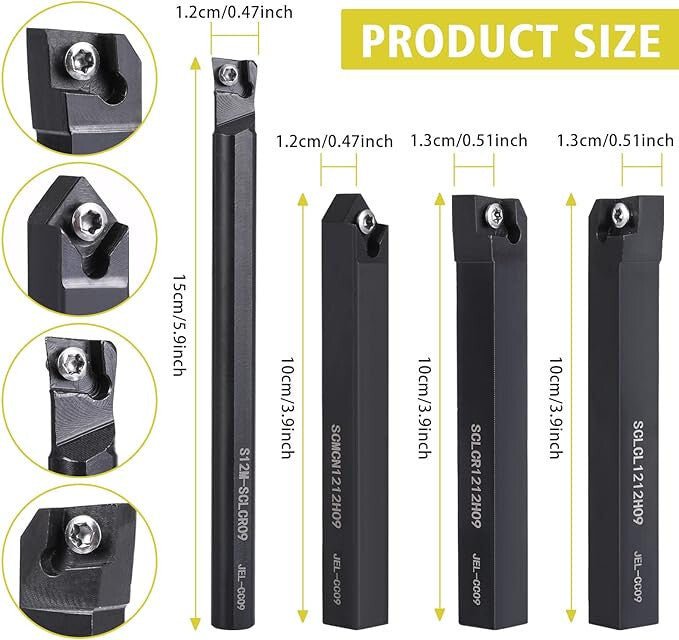

4 držáky soustružnických nožů:

S12M-SCLCR09

SCLCR1212H09

SCLCL1212H09

SCCMN1212H09

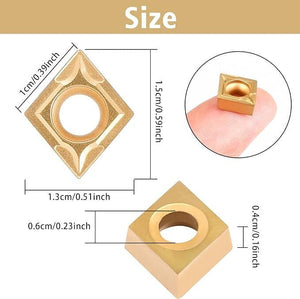

10 vyměnitelných břitových destiček CCMT09T304

4 imbusové klíče T15

Plastový úložný box (s označením rozměrů)

3. Bezpečnostní upozornění

Výrobek smí používat pouze kvalifikovaná osoba nebo zkušený hobby obráběč pod dohledem.

Před použitím nástroj zkontrolujte, zda není poškozený nebo prasklý.

Při práci vždy používejte ochranné brýle a rukavice.

Nástroje vyměňujte až po úplném zastavení stroje.

Vyhněte se nadměrné řezné rychlosti nebo posuvu, protože by mohlo dojít k poškození destičky a držáku.

4. Postup použití

Příprava nástroje

Vyberte vhodný držák soustružnického nože podle obrobku a typu obrábění.

Zkontrolujte, zda je břitová destička ostrá a čistá.

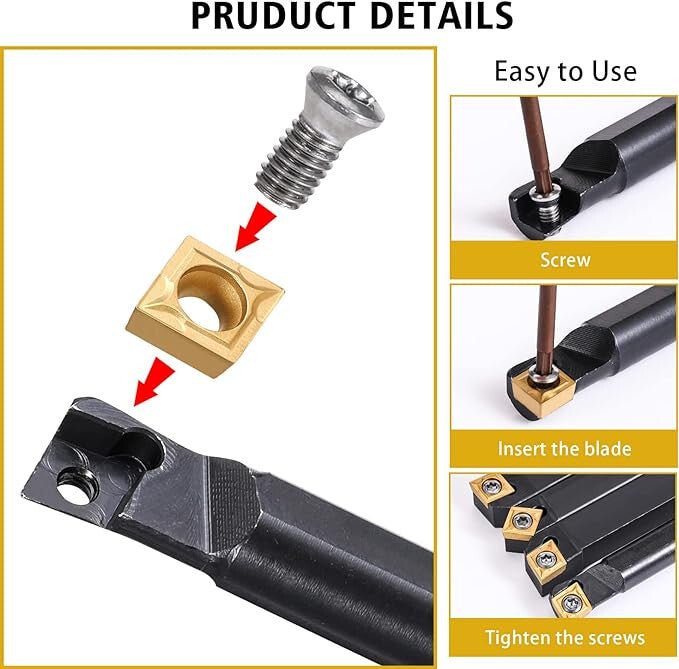

Upevnění nebo výměna destičky

Použijte přiložený imbusový klíč T15.

Povolte upevňovací šroub a vyjměte starou destičku.

Vložte novou destičku a poté šroub utáhněte rukou s citem, ale ne příliš, aby nedošlo k poškození závitu.

Nastavení nástroje v soustruhu

Nastavte břit nože do výšky středu obrobku.

Zajistěte stabilní upnutí, aby nedocházelo k vibracím.

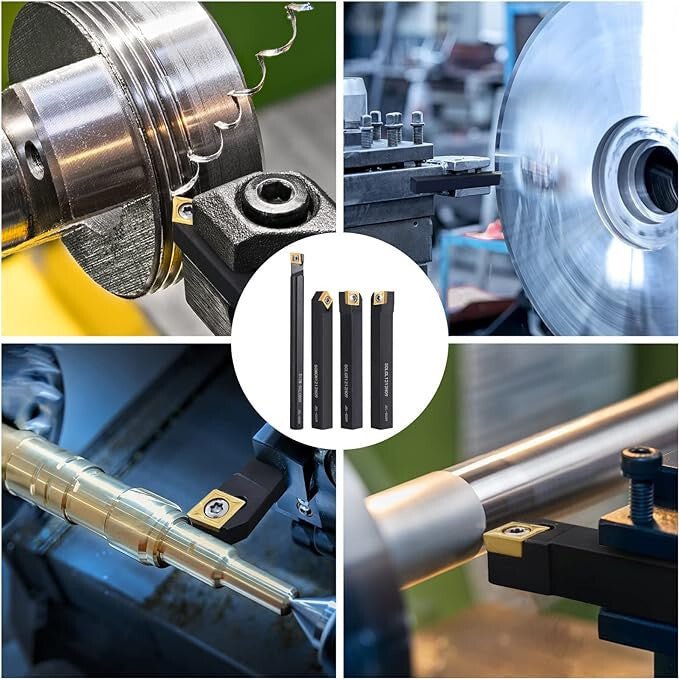

Obrábění

Zvolte řeznou rychlost a posuv odpovídající materiálu obrobku.

Sledujte tvorbu třísek – při nadměrném zahřívání snižte rychlost.

5. Údržba

Po použití očistěte tělo nástroje a destičky.

Držáky potřete tenkou vrstvou oleje, abyste zabránili korozi.

Destičky skladujte na suchém a bezprašném místě.

Poškozené nebo tupé destičky ihned vyměňte.

6. Skladování

Nástroje skladujte v přiloženém plastovém úložném boxu .

Chraňte sadu před nárazy, vlhkostí a extrémními teplotami.

7. Důležitá poznámka

Tato sada obsahuje nástroje průmyslové kvality , proto může nesprávné použití způsobit zranění uživatele nebo poškození obrobku. Vždy dodržujte doporučení výrobce stroje a výrobce nástroje.
