Konektory a LED indikátory

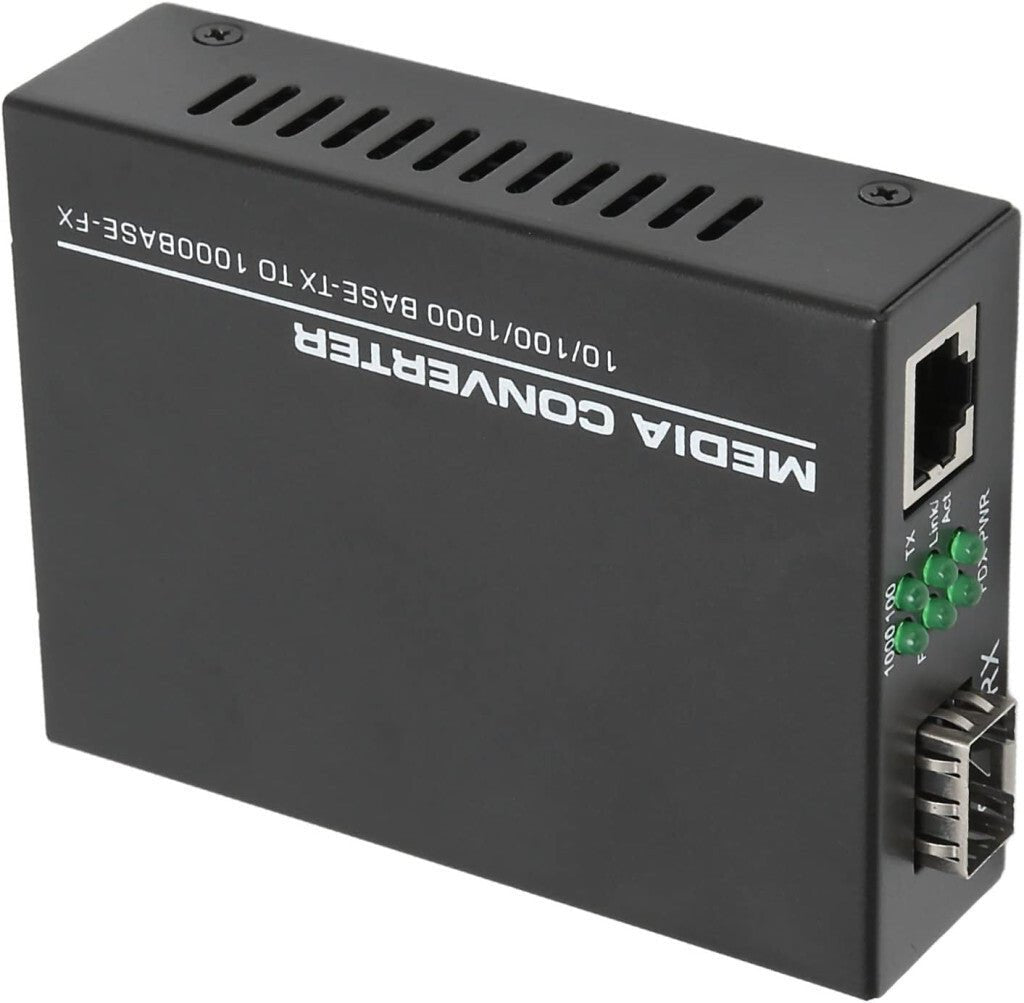

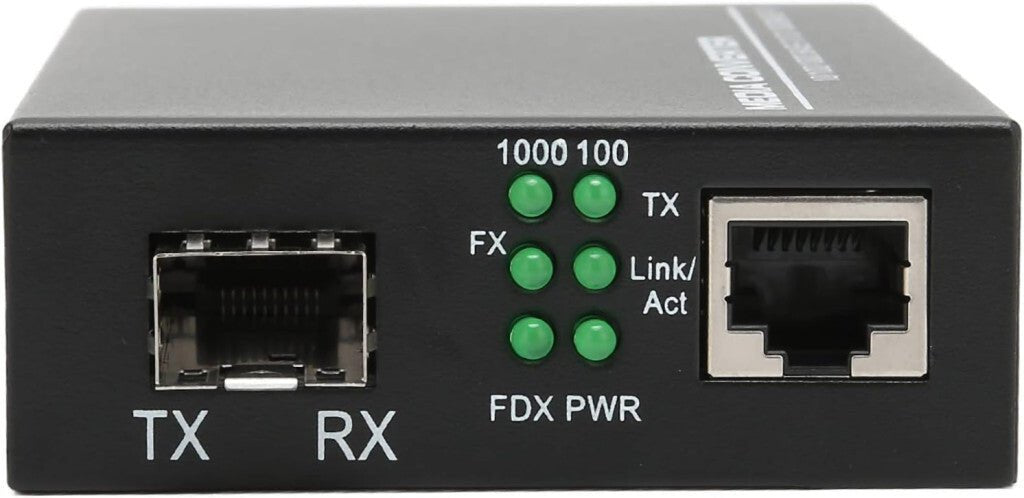

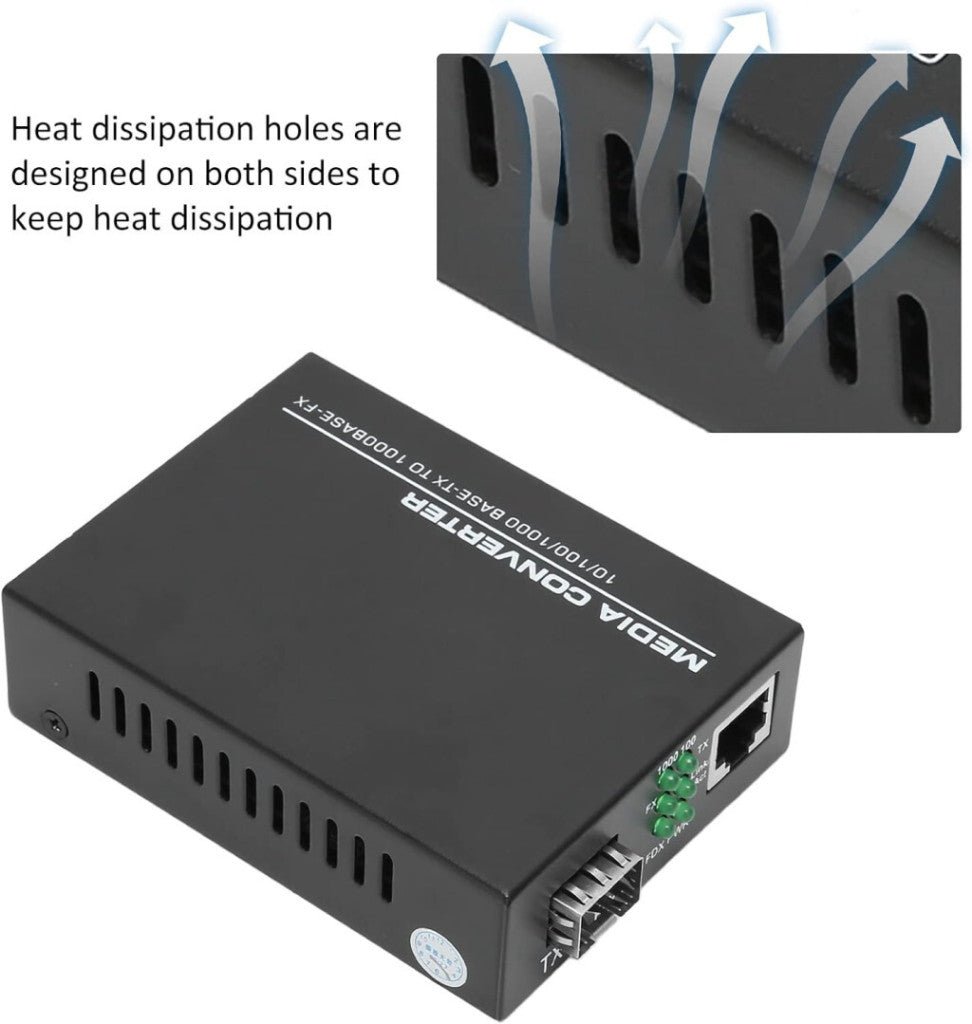

Na předním/horním panelu:

Patice SFP – pro vložení optického modulu

Ethernetový port RJ-45 – pro připojení 10/100/1000BASE-T

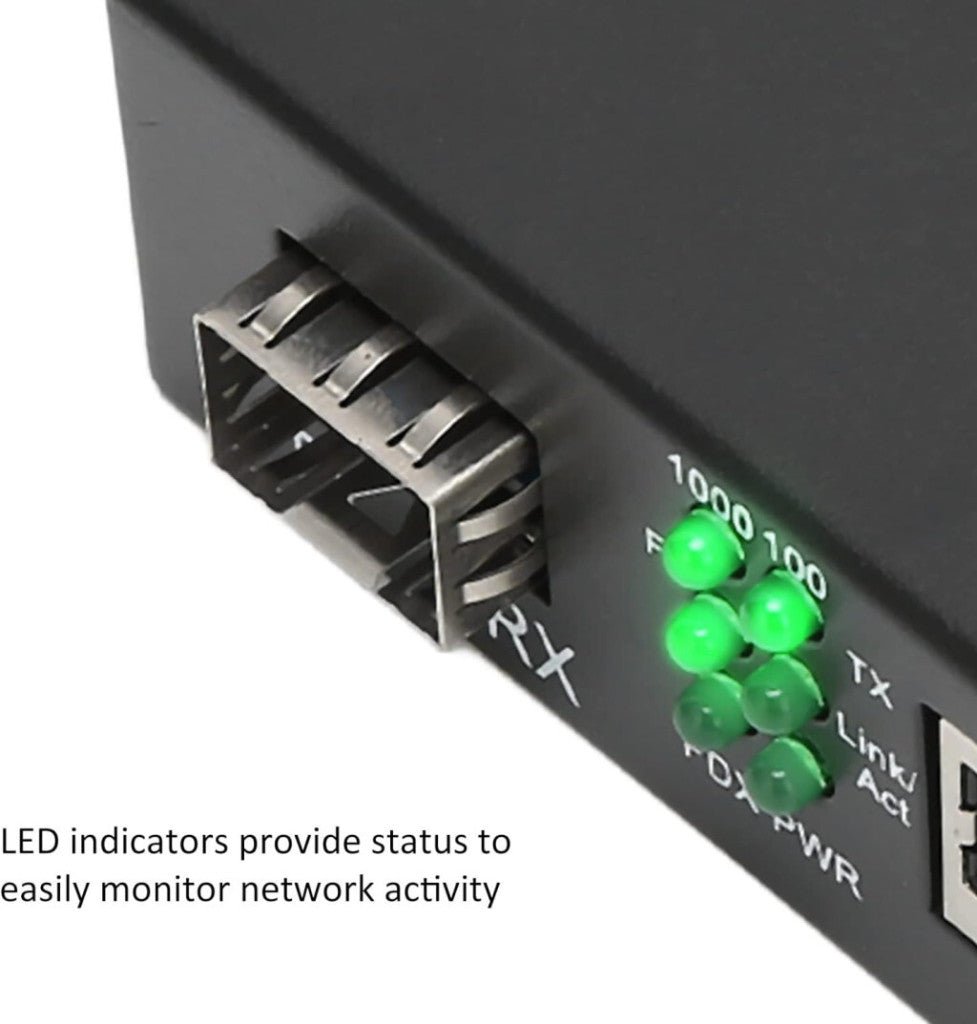

LED PWR – stav napájení

LED indikátory LNK/ACT – indikátory připojení a datového provozu na optickém portu/Ethernetu

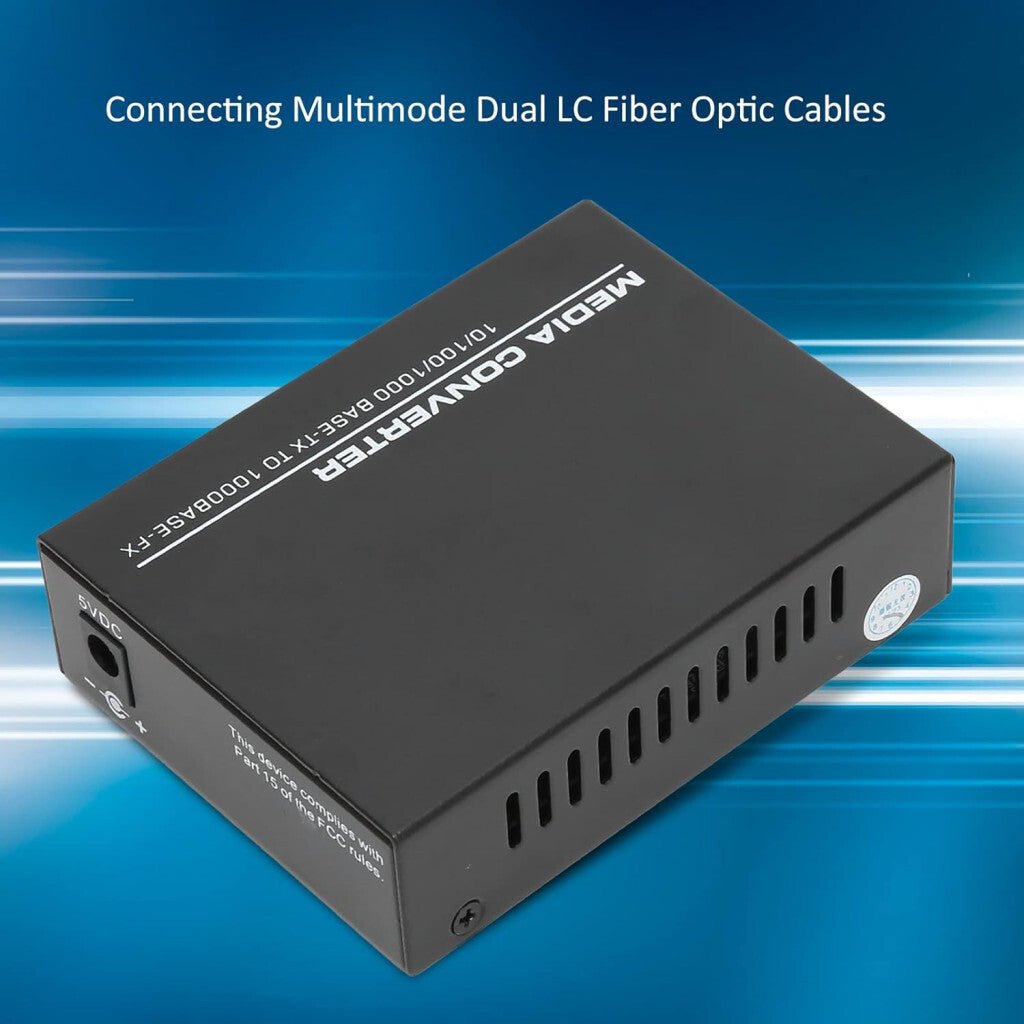

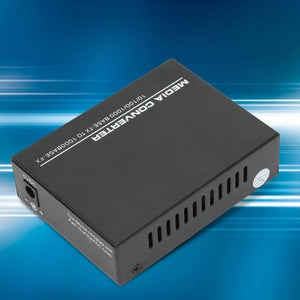

Zadní panel:

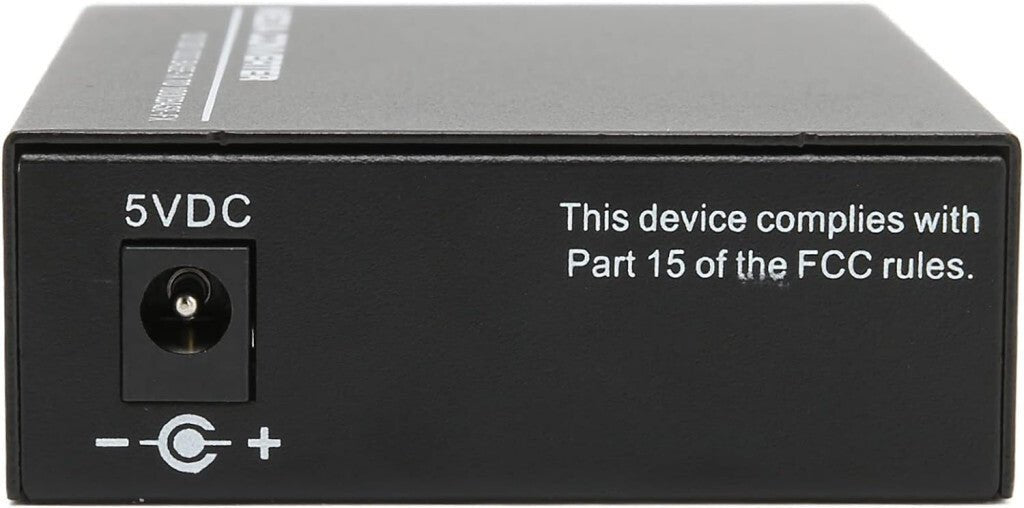

Vstup DC – pro připojení napájecího adaptéru

3. Připojení napájecího adaptéru

Zapojte konektor DC externího napájecího adaptéru do zásuvky na zadní straně zařízení.

Připojte adaptér do elektrické zásuvky s napětím 100–240 VAC.

Když LED PWR svítí, je zařízení pod napětím.

4. Instalace modulu SFP

Vypněte síťová zařízení připojená k zařízení.

Sejměte protiprachovou krytku patice SFP.

Zasuňte modul SFP kompatibilní s MSA do patice.

Zkontrolujte, zda je modul bezpečně upevněn.

5. Připojení kabelů

Optický kabel: TX↔RX („křížové“ zapojení), tedy vysílání k přijímači

Ethernetový kabel: připojte port RJ-45 k síťovému zařízení kabelem Cat5e nebo lepším

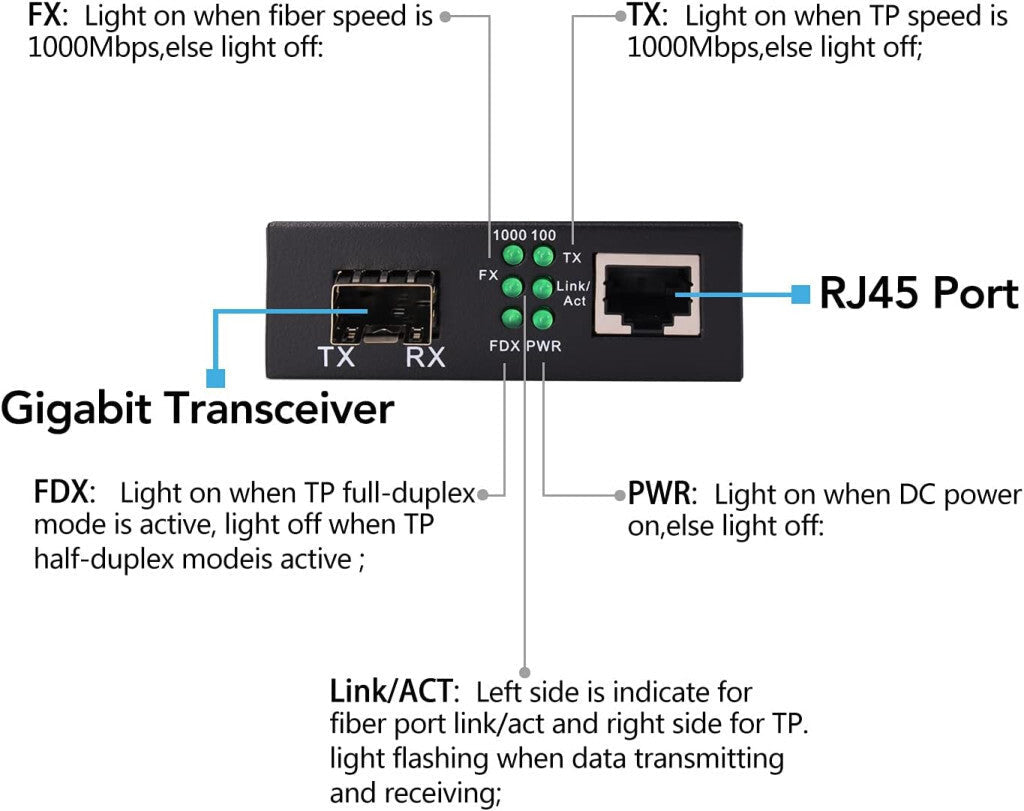

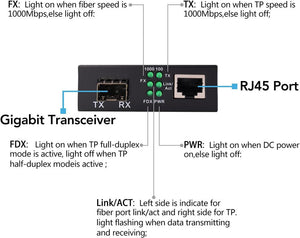

6. Význam LED indikátorů

PWR: zelená – zařízení je pod napětím

Fiber LNK/ACT: trvale zelená – spojení navázáno; bliká – probíhá datový provoz

TP LNK/ACT: indikace připojení/provozu na portu RJ-45

TP 1000: zelená – gigabitové připojení; nesvítí – 10/100 Mbps

7. Postup uvedení do provozu

Vypněte připojovaná síťová zařízení.

Vložte modul SFP a připojte kabely.

Připojte napájecí adaptér a poté zapněte síťová zařízení.

Zkontrolujte indikátory LED – pokud se všechny rozsvítí, je konvertor připraven k provozu.

8. Přepínače DIP (pokud jsou k dispozici)

Některé konvertory nabízejí volitelné funkce LFP (Link Fault Pass-through), automatického vyjednávání a nastavení rychlosti.

Příklad: U modelů TP-Link a Signamax lze tyto funkce povolit pomocí přepínačů.

9. Řešení problémů

Žádná aktivita LED: zkontrolujte napájení a napájecí adaptér.

Nesprávné optické signály: zkontrolujte správné zapojení TX/RX.

Příliš velká vzdálenost nebo závada kabelu – může jít o dočasný problém.

Je nutné nastavit DIP přepínače – v případě problémů s LFP nebo automatickým vyjednáváním proveďte nastavení a zařízení restartujte.

10. Údržba a bezpečnost

Používejte pouze vhodný napájecí adaptér.

Neumisťujte zařízení do prostředí s extrémní teplotou nebo vysokou vlhkostí.

Neotevírejte kryt zařízení.

Pokud zařízení nepoužíváte, odpojte jej od napájení.

Z důvodu ochrany optických portů se do nich nikdy nedívejte.

11. Technické údaje (příklad podle modelů FS)

Rychlost: Ethernet 10/100/1000 Mbps, kompatibilní s moduly SFP

Napájecí napětí: 12 VDC (max. spotřeba ≈3 W)

Provozní prostředí: 0–50 °C, ≤95% relativní vlhkost

Rozměry a hmotnost: přibližně 80×110×24 mm (~150–200 g)
