Obecný návod k použití

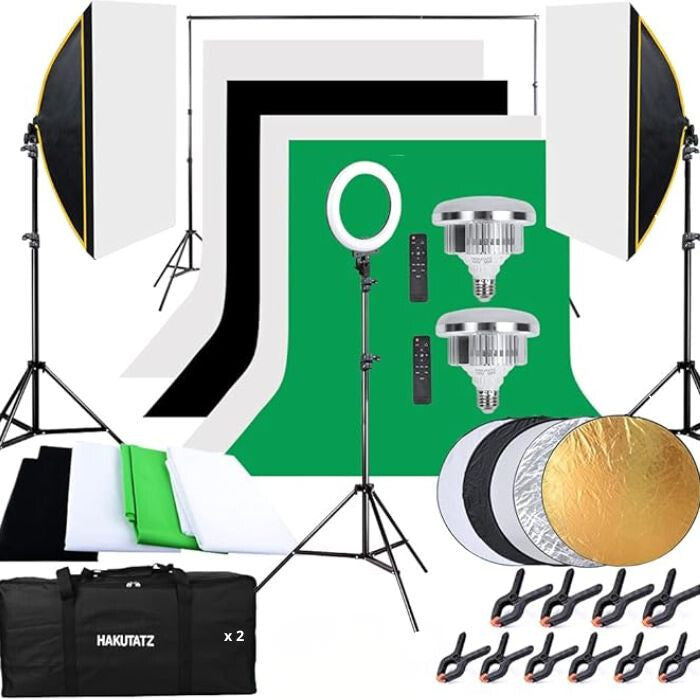

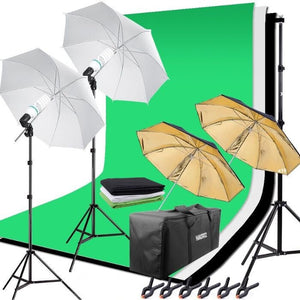

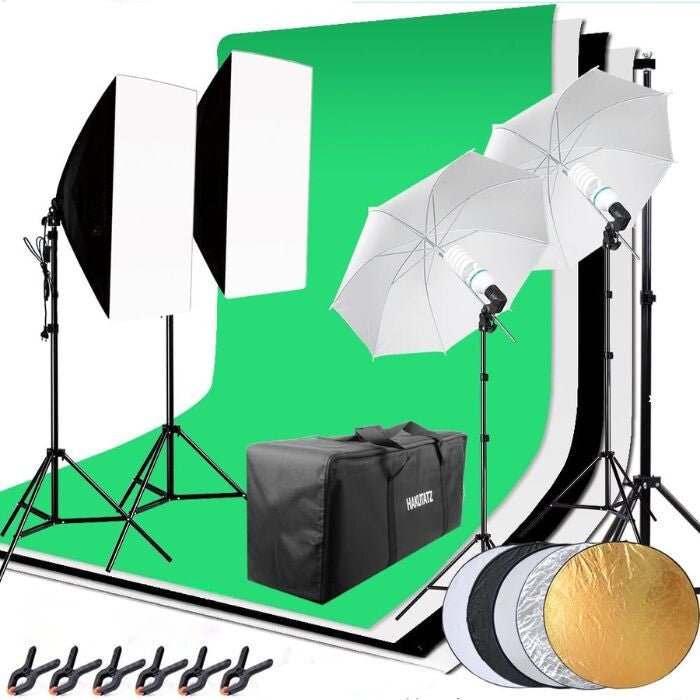

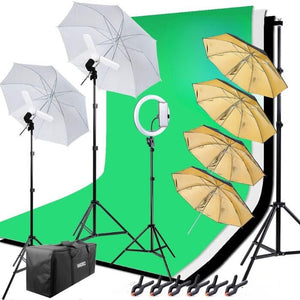

Tento návod lze použít pro několik fotografických studiových sad Hakutatz. Obsah balení, počet příslušenství a jeho provedení se mohou u jednotlivých modelů lišit. Přesný obsah balení se vždy řídí informacemi uvedenými v popisu konkrétního produktu. Některé části návodu se vztahují pouze na varianty obsahující dané příslušenství.

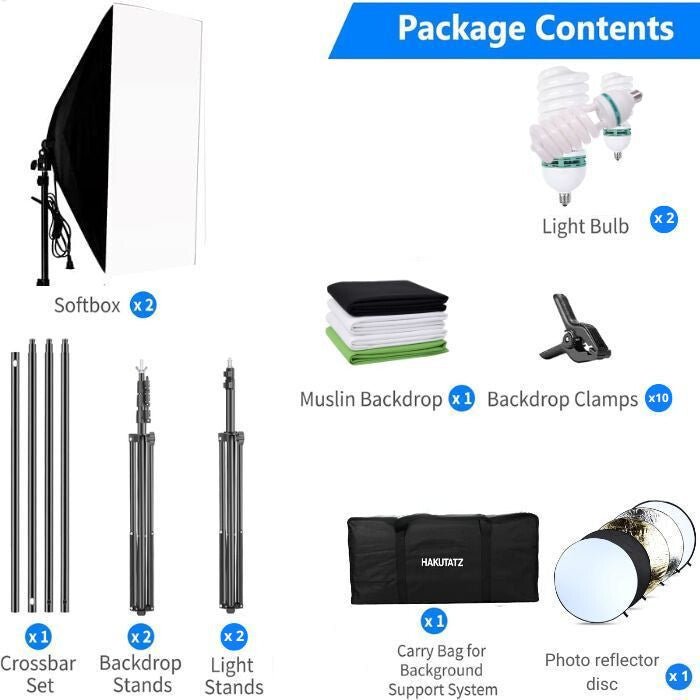

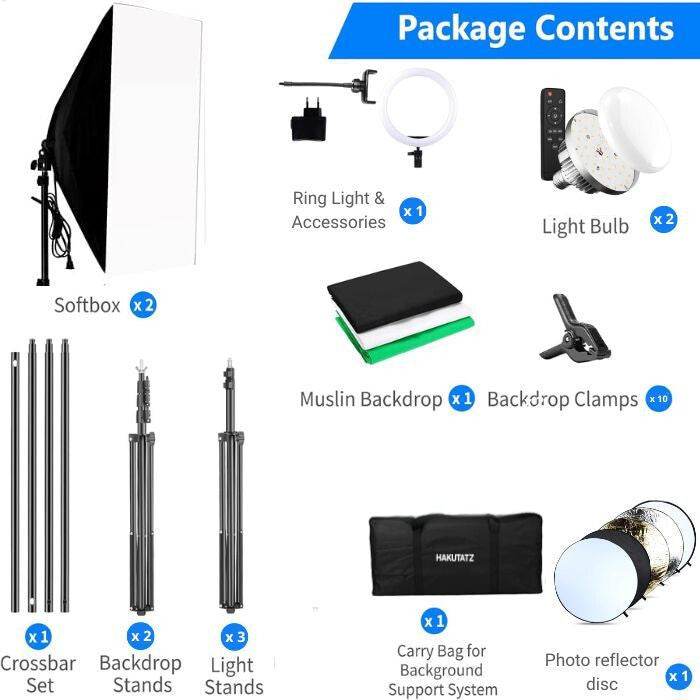

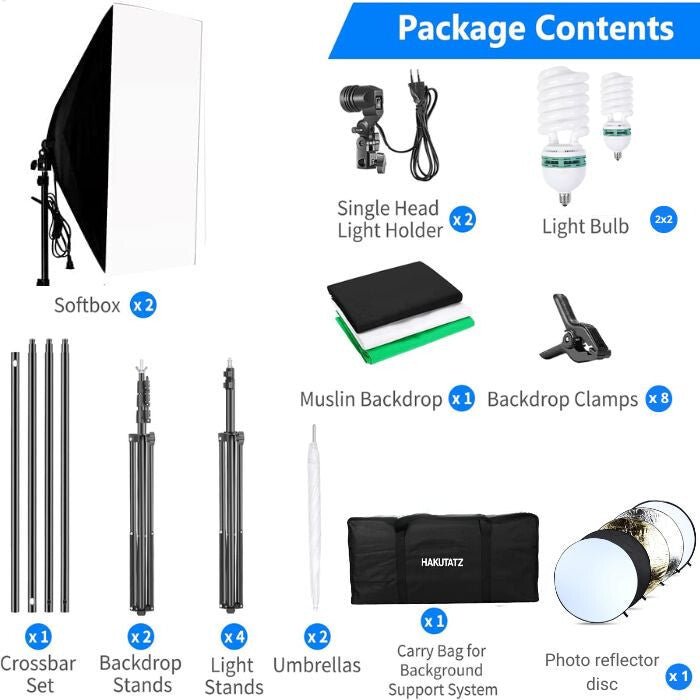

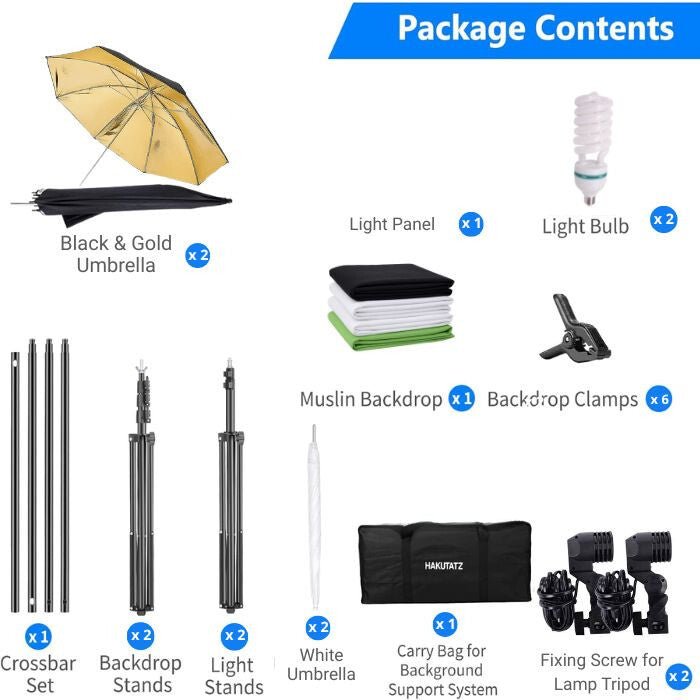

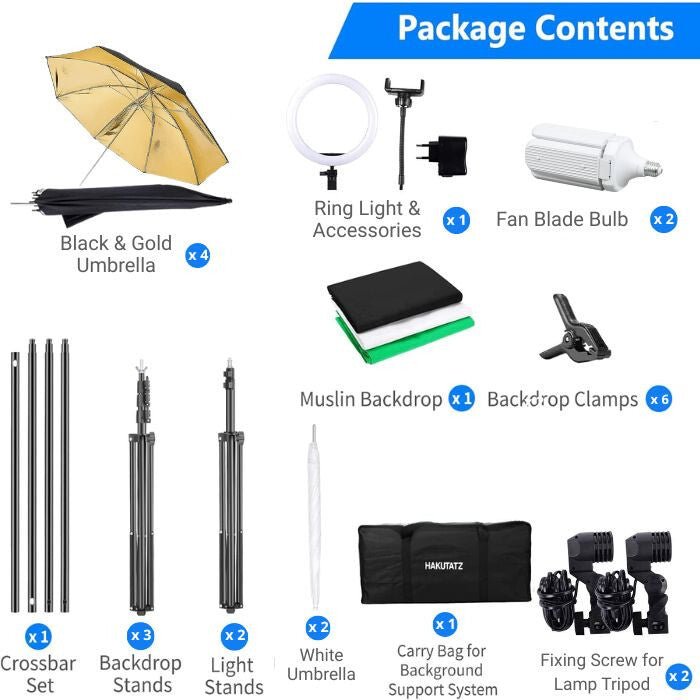

Části produktu

• Softbox 50 × 70 cm

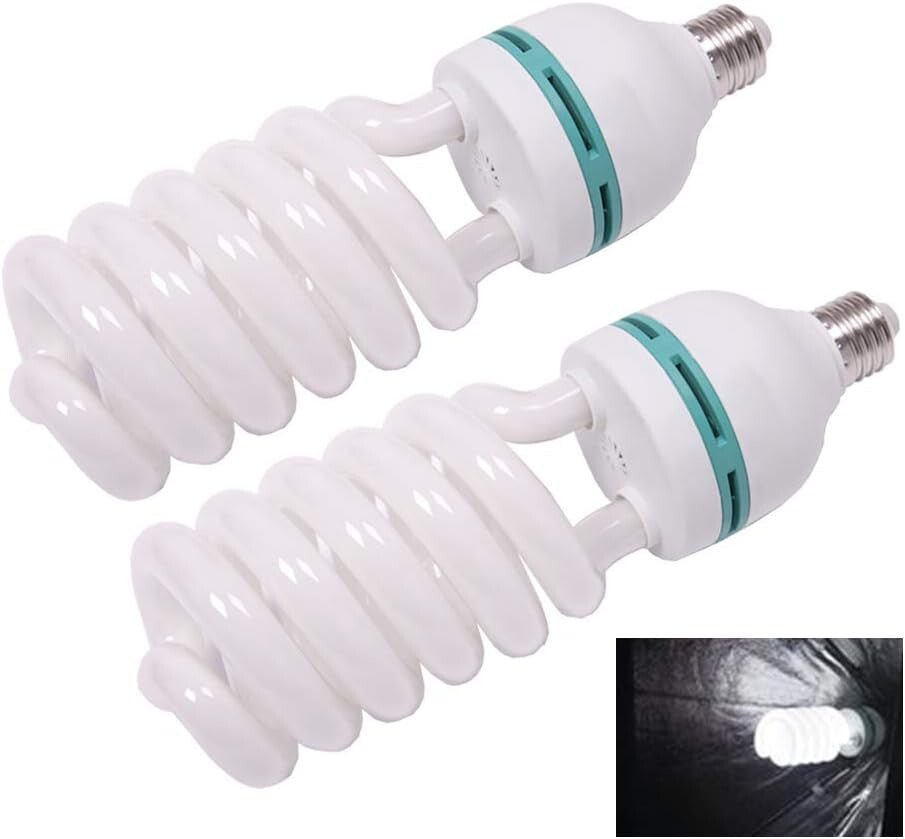

• Studiová žárovka s paticí E27
• Šroub pro nastavení úhlu náklonu
• Upevňovací šroub držáku lampy
• Vypínač
• Upevňovací šroub pro nastavení výšky
• Upevňovací prvek nohou stativu
• Napájecí kabel
• Nastavitelný světelný stativ
• Stativ držáku pozadí a příčná tyč
• Svorky pro upevnění plátna pozadí

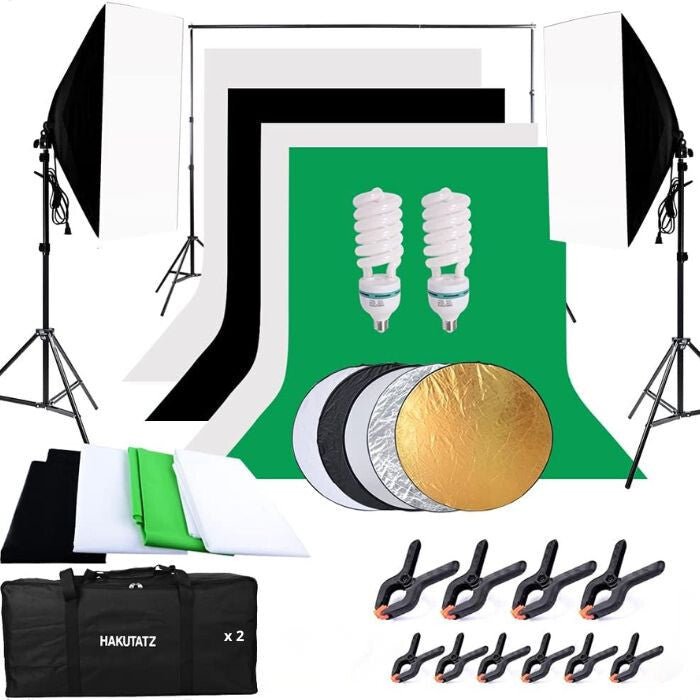

Přesný obsah balení se může lišit podle zakoupené varianty. Některé sady mohou obsahovat také reflektor, pozadí nebo žárovku s dálkovým ovládáním.

Technické údaje

Stativ

• Materiál: hliník a plastové upevňovací prvky
• Nastavitelná výška: přibližně 68–200 cm

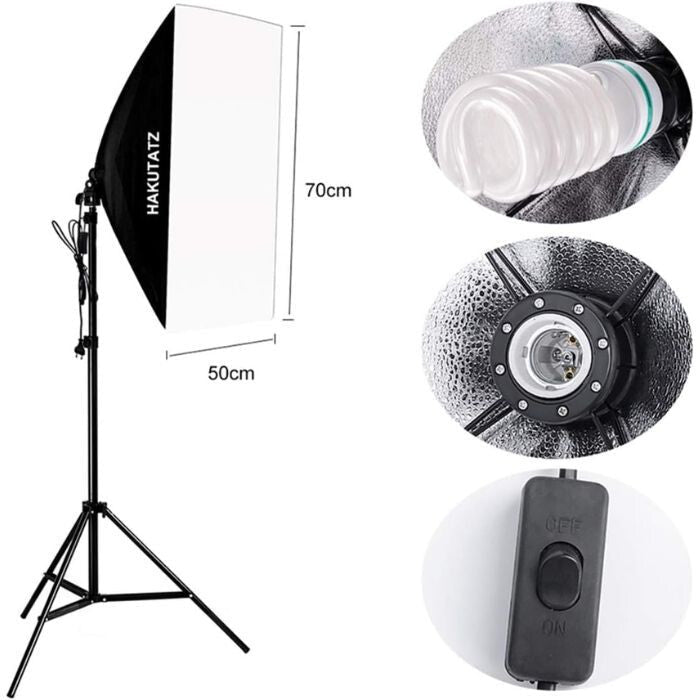

Softbox

• Rozměry: 50 × 70 cm
• Délka kabelu: přibližně 2,2 metru
• Patice: E27
• Síťové napětí: 220–240 V, 50/60 Hz
• Teplota chromatičnosti: 5500 K
• Výkon: 135 W
• Předpokládaná životnost žárovky: přibližně 5000 hodin
• Přípustná provozní teplota: −10 až +40 °C
• Barva předního difuzního plátna: bílá

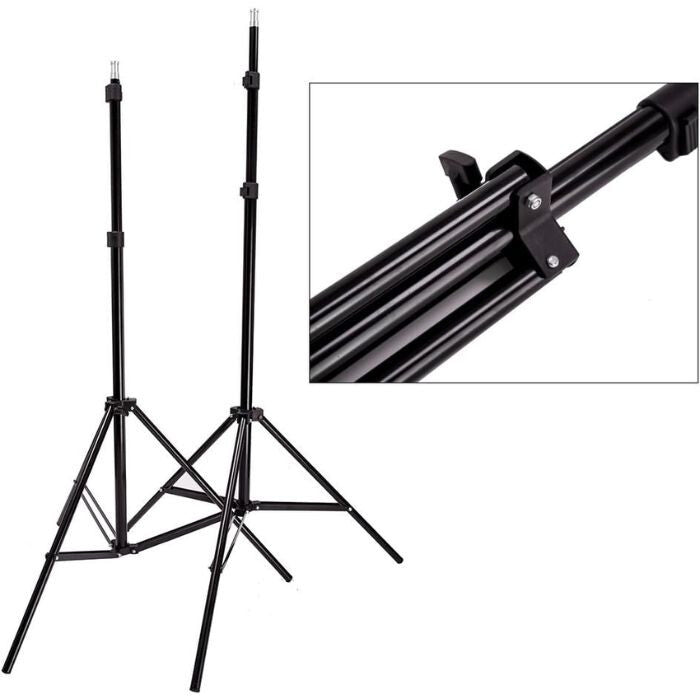

Sestavení světelného stativu

1. Umístěte složený stativ na stabilní vodorovný povrch.
2. Povolte upevňovací šroub nohou stativu.
3. Nohy stativu zcela rozevřete.
4. Zatlačte středový upevňovací prvek dolů a poté šroub utáhněte.
5. Pro nastavení výšky povolte upevňovací šroub teleskopické tyče.
6. Vytáhněte stativ do požadované výšky a poté šroub utáhněte.

Nevytahujte stativ za značku maximální výšky.

Montáž softboxu

1. Povolte upevňovací šroub na držáku softboxu.
2. Nasaďte držák softboxu na horní konektor stativu.
3. Utáhněte upevňovací šroub, aby softbox pevně držel.
4. Softbox rozevřete.
5. Zatlačte vnitřní výztužný kroužek softboxu směrem k patici lampy, dokud nezapadne na místo.
6. Zkontrolujte, zda je softbox zcela rozevřený a pevně upevněný.



Vložení žárovky

1. Před provedením tohoto úkonu se ujistěte, že napájecí kabel není připojen.
2. Opatrně zašroubujte žárovku do patice E27.
3. Nedotýkejte se skleněné ani spirálové části žárovky a silně na ně netlačte.
4. Po vložení žárovky upevněte bílé difuzní plátno na přední stranu softboxu.



Nastavení úhlu osvětlení

1. Jednou rukou přidržujte softbox.
2. Povolte šroub pro nastavení úhlu náklonu na jeho boku.
3. Nastavte lampu do požadovaného úhlu.
4. Šroub znovu utáhněte.

Před povolením upevňovacího šroubu softbox vždy přidržujte, aby se náhle nepřevážil.

Zapnutí a používání

1. Zkontrolujte, zda jsou žárovka, softbox a stativ řádně upevněny.
2. Připojte napájecí kabel k vhodné síťové zásuvce.
3. Lampu zapněte vypínačem na kabelu.
4. Po použití lampu vypněte a poté vytáhněte síťovou zástrčku.
5. Před složením počkejte, až žárovka zcela vychladne.



Sestavení systému držáku pozadí

1. Rozevřete nohy obou stojanů držáku pozadí.
2. Upevněte nohy stojanů pomocí upevňovacích šroubů.
3. Nastavte požadovanou výšku obou stojanů.
4. Spojte jednotlivé části příčné tyče.
5. Umístěte příčnou tyč na horní držáky obou stojanů a upevněte ji.

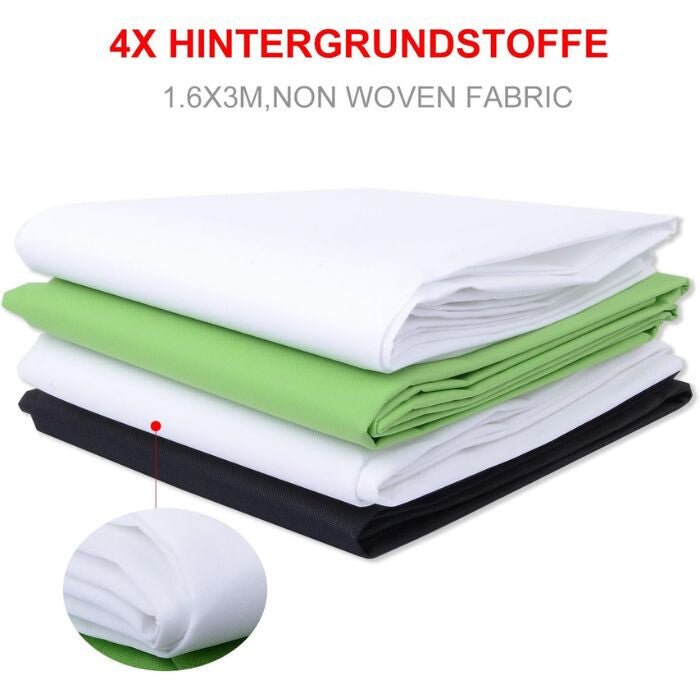

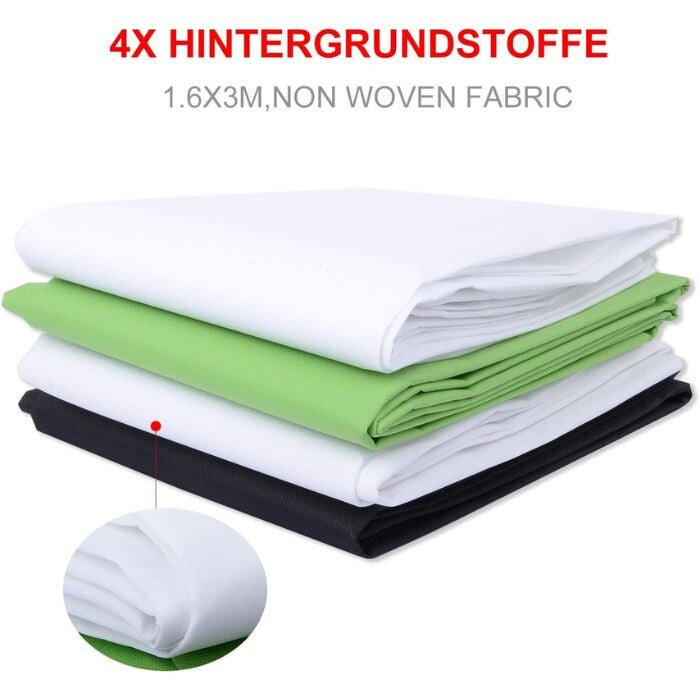

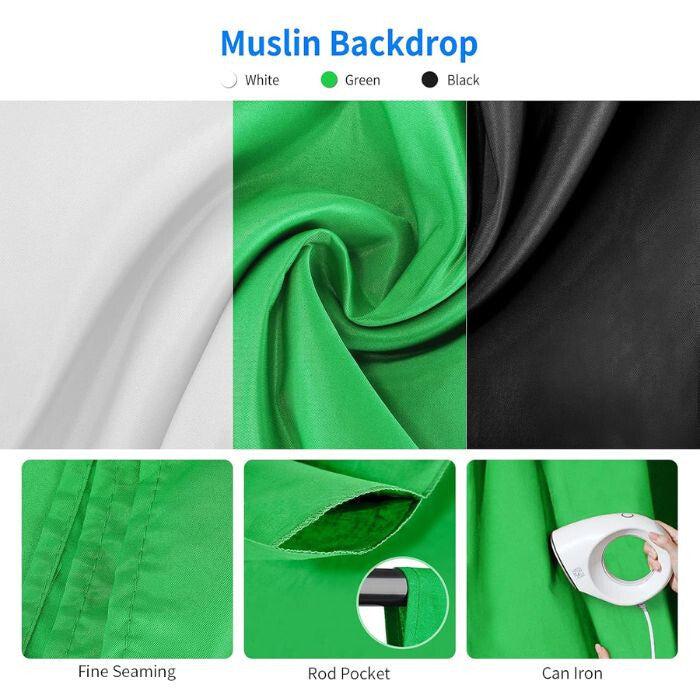

6. Rozviňte plátno pozadí před příčnou tyč.

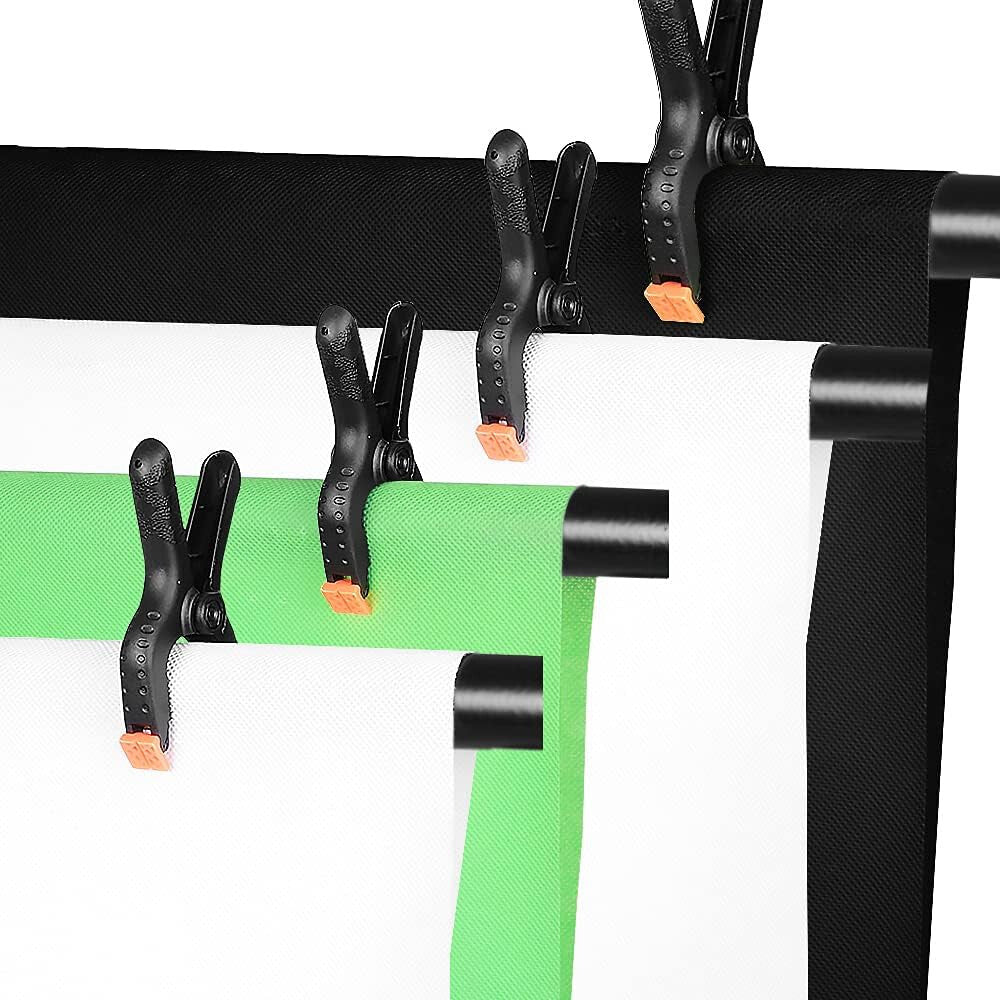

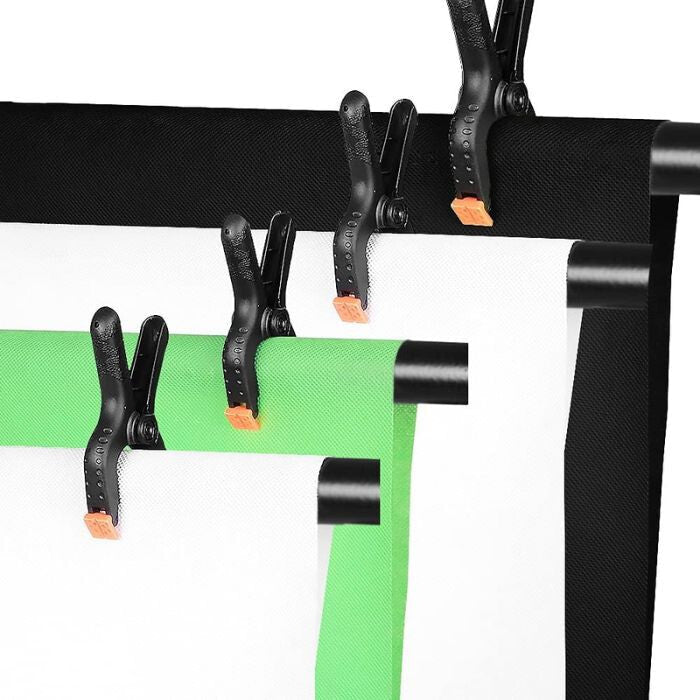

7. Pomocí přiložených kolíčků upevněte plátno k příčné tyči.
8. Vyhlaďte pozadí, aby na záběrech nebyly vidět sklady a záhyby.

Na příčnou tyč nezavěšujte těžké předměty.

Použití žárovky s dálkovým ovládáním

Pokud sada obsahuje žárovku s dálkovým ovládáním, jsou k dispozici následující funkce:

• ON: zapnutí
• OFF: vypnutí
• Brightness UP: zvýšení jasu
• Brightness DOWN: snížení jasu
• Color temperature UP: zvýšení teploty barev
• Color temperature DOWN: snížení teploty barev
• Night light mode: noční světlo, minimální jas
• Auxiliary light: doplňkové osvětlení nebo blikající světlo
• Section: přepínání mezi úrovněmi teploty barev

Namiřte dálkový ovladač na žárovku. Funkce se mohou lišit v závislosti na typu žárovky.

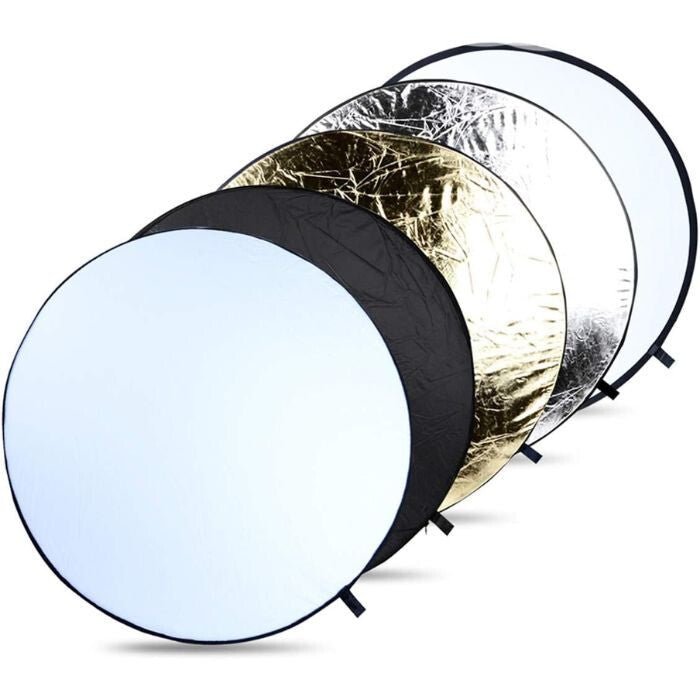

Složení reflektoru

Pokud sada obsahuje také reflektor:

1. Uchopte dvě protilehlé strany reflektoru.
2. Otáčejte rukama opačnými směry.
3. Veďte vznikající tři menší kruhy přes sebe.
4. Vložte reflektor do úložné tašky.

Reflektor má pružinový rám, proto jej při skládání držte dál od obličeje.

Bezpečnostní pokyny

• Zařízení je určeno pouze pro použití v interiéru.
• Nepoužívejte jej ve vlhkém nebo mokrém prostředí.
• Softbox uchovávejte v dostatečné vzdálenosti od záclon, papíru a jiných hořlavých materiálů.
• Svítící žárovka se může během používání zahřát. Nedotýkejte se jí, dokud zcela nevychladne.
• Před výměnou žárovky nebo čištěním vždy vytáhněte síťovou zástrčku.
• Výrobek nepoužívejte s poškozeným kabelem, objímkou nebo žárovkou.
• Nedovolte dětem používat zařízení bez dozoru.
• Stojan umístěte na stabilní a vodorovný povrch.
• Při silnějším proudění vzduchu umístěte na nohy stojanu vhodné závaží.



Čištění a skladování

• Před čištěním zařízení vypněte a odpojte od napájení.
• Stojan a vnější část objímky otřete suchým nebo mírně navlhčeným měkkým hadříkem.
• Nepoužívejte žíravé ani abrazivní čisticí prostředky.
• Plátno softboxu lze opatrně čistit ručně.
• Elektrické části neponořujte do vody.
• Sadu skladujte zcela suchou na chladném a bezprašném místě.
