Účel produktu

Zařízení 1×2 HDMI Splitter umožňuje současně přenášet obrazový a zvukový signál z jediného zdroje HDMI na dva HDMI displeje. továbbítható.

Lze jej použít například s:

• televizorem
• monitorem
• projektorem
• DVD/Blu-ray přehrávačem
• set-top boxem
• konzolí PlayStation
• jiným zařízením s HDMI výstupem

Důležité: Splitter přenáší stejný HDMI signál na oba displeje. Není určen k zobrazování dvou různých obrazů ani k rozšíření plochy počítače.

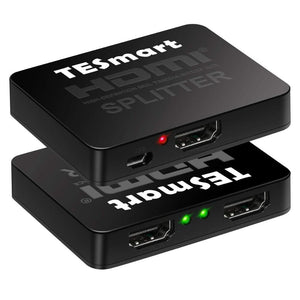

Hlavní vlastnosti

• 1× HDMI vstup
• 2× HDMI výstup
• Signál z jednoho zdroje HDMI lze přenášet na dva displeje
• Maximální podporované rozlišení: 3840 × 2160 @ 30 Hz
• Maximální přenosová šířka pásma: 10,2 Gbps
• Podpora až 36 bitů/pixel Deep Color támogatás
• Inteligentní správa EDID
• Podpora vícekanálových zvukových formátů
• Lze použít také se zařízeními DVI s vhodným adaptérem HDMI–DVI
• Napájení přes Micro USB


Podporované zvukové formáty

Podle informací uvedených na obalu jsou mimo jiné podporovány:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Skutečně použitelný zvukový formát závisí na zdroji signálu, displeji a připojeném zvukovém systému.

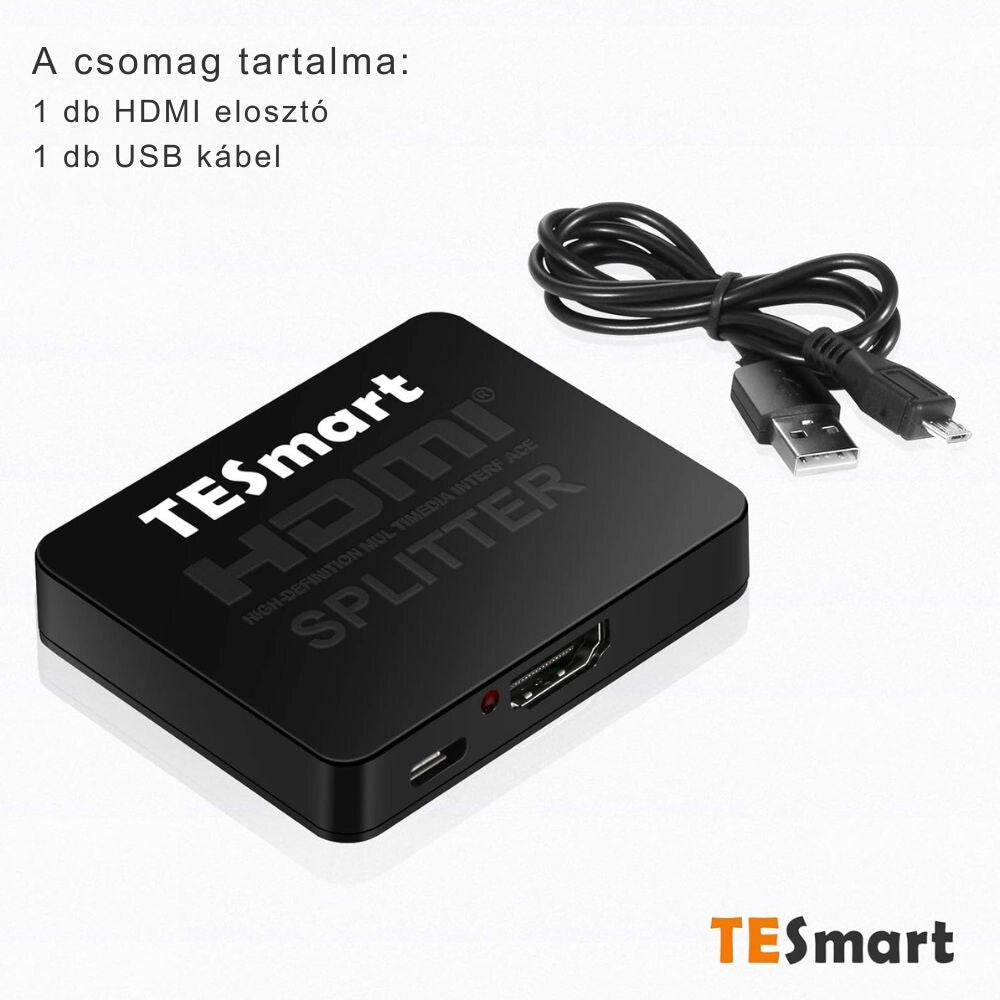

Obsah balení

• 1× 1×2 HDMI Splitter
• 1× napájecí kabel Micro USB

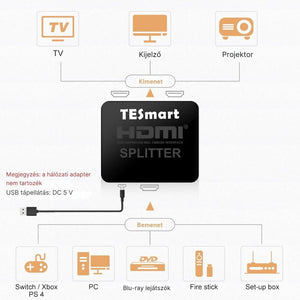

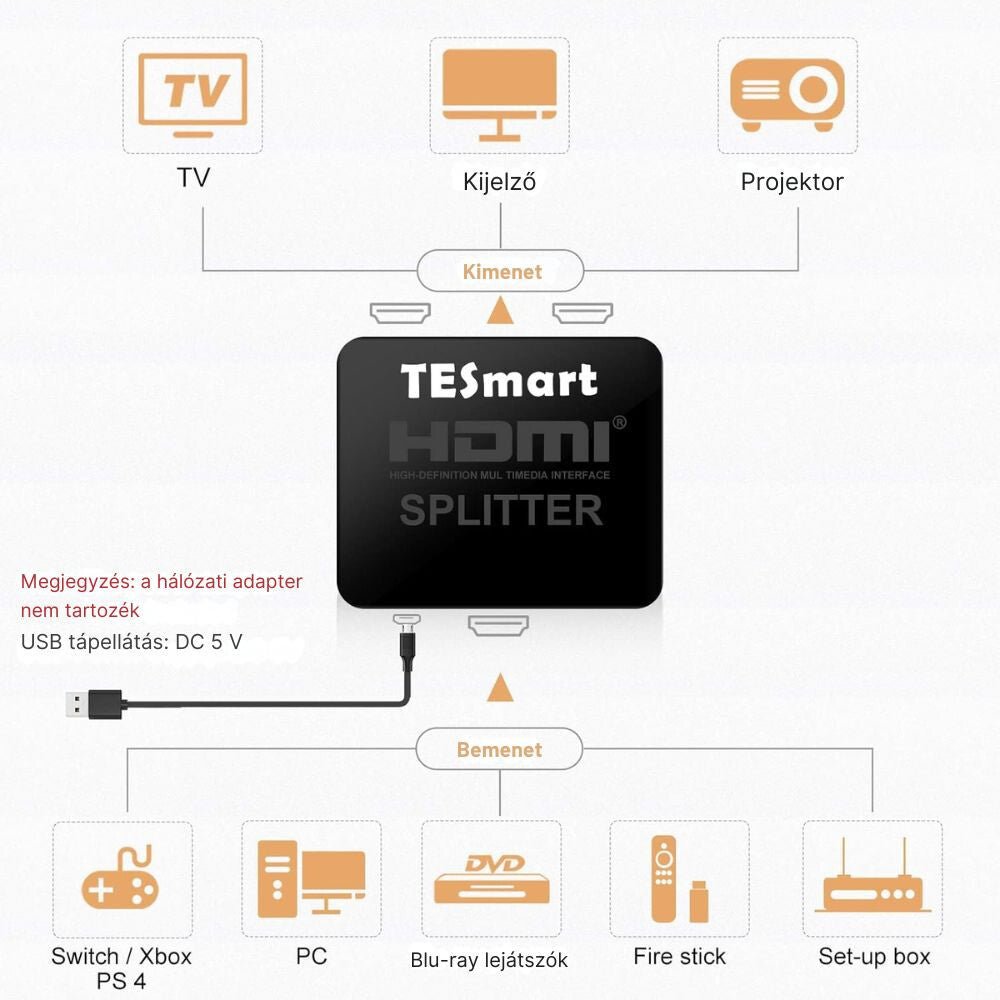

Připojení

1. Připojení zdroje signálu HDMI

Připojte požadovaný zdroj signálu HDMI ke vstupu HDMI INPUT splitteru.

Například:

• DVD/Blu-ray přehrávač
• mediální přehrávač
• set-top box
• PS3 / PS4
• počítač


2. Připojení prvního displeje

Pomocí kabelu HDMI připojte první televizor, monitor nebo projektor k:

výstupu OUTPUT 1

kimenethez.

3. Připojení druhého displeje

Připojte druhý displej k:

výstupu HDMI OUTPUT 2.

HDMI kimenethez.

4. Napájení

Připojte přiložený napájecí kabel Micro USB k napájecímu vstupu Micro USB splitteru.

Konektor USB-A kabelu připojte k vhodnému zdroji napájení USB, například:

• USB portu televizoru
• síťovému adaptéru USB
• jinému vhodnému zdroji napájení USB


5. Zapnutí

Zapněte:

1. zdroj signálu HDMI,
2. zdroj napájení splitteru,
3. poté oba displeje.

Signál HDMI se následně musí zobrazit na obou displejích.

Funkce EDID

Zařízení používá inteligentní správu EDID, která pomáhá zajistit kompatibilitu mezi zdrojem signálu HDMI a připojenými displeji.

Pokud oba displeje podporují odlišná rozlišení, systém může zvolit společné rozlišení použitelné s oběma displeji.

Proto může být maximální rozlišení při použití dvou displejů s odlišnými schopnostmi ovlivněno také kompatibilitou připojených zařízení.

Použití zařízení DVI

HDMI splitter lze s vhodným adaptérem HDMI–DVI použít také se zdroji nebo displeji vybavenými konektorem DVI.

Je důležité si uvědomit, že běžné připojení DVI obvykle nepřenáší zvuk, takže při takovém zapojení může být nutné samostatné zvukové připojení.

Řešení problémů

Na žádném displeji se nezobrazuje obraz

Zkontrolujte:

• napájení Micro USB
• správné připojení kabelů HDMI
• zda je zdroj signálu zapnutý
• zda jsou displeje nastaveny na správný vstup HDMI

Odpojte kabely HDMI a znovu je připojte.

Obraz se zobrazuje pouze na jednom displeji

• Prohoďte kabely OUTPUT 1 a OUTPUT 2.
• Zkontrolujte druhý kabel HDMI.
• Vyzkoušejte displeje jednotlivě.
• Zkontrolujte, zda oba displeje podporují aktuální rozlišení zdroje signálu.


Rozlišení 4K nefunguje

Zkontrolujte, zda:

• zdroj signálu podporuje rozlišení 4K
• ho podporují oba displeje
• mají kabely HDMI odpovídající kvalitu


Maximální rozlišení zařízení uvedené na obalu:

3840 × 2160 @ 30 Hz

Není slyšet zvuk

Zkontrolujte:

• nastavení zvuku zdroje signálu
• zvukový formát podporovaný displeji
• zda připojení neprobíhá přes adaptér DVI


Bezpečnostní pokyny

• Zařízení používejte v suchém prostředí.
• Chraňte je před vodou a vlhkostí.
• Nerozebírejte je.
• Nepřipojujte je poškozeným kabelem.
• Nevystavujte je nadměrnému teplu.
• Při připojování nepoužívejte nadměrnou sílu.
• Při delší době nepoužívání odpojte zařízení od napájení.
