1. Účel výrobku
A 4×2 HDMI Matrix umožňuje připojit až 4 zdroje signálu HDMI ke 2 samostatným HDMI displejům.
Oba výstupy lze ovládat nezávisle, takže:
- na obou displejích lze zobrazit stejný zdroj HDMI nebo
- na dvou displejích lze zobrazit dva různé zdroje HDMI.
Lze k němu například současně připojit počítač, herní konzoli, DVD přehrávač nebo DVR a jejich obraz podle potřeby přenášet na dva monitory nebo televizory.
2. Hlavní vlastnosti
- 4 vstupy HDMI
- 2 výstupy HDMI
- Oba výstupy HDMI lze přepínat nezávisle
- Maximální podporované rozlišení: 3840 × 2160 při 30 Hz (Ultra HD 4K)
- Podpora barevné hloubky až 36 bitů na pixel HDCP 1.3
- kompatibilita Inteligentní
- rozpoznání EDID Kompatibilní s většinou zdrojů signálu HDMI a displejů
- Maximální délka kabelu HDMI přibližně
- 10 metrů Digitální zvukový výstup S/PDIF HDCP 1.3
- Podporované zvukové formáty:
- LPCM 7.1
- Dolby TrueHD
- Dolby Digital Plus
- DTS-HD Master Audio - Ovládání:
- - tlačítky na předním panelu
- infračerveným dálkovým ovladačem

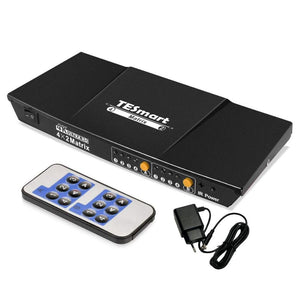

3. Obsah balení
1 ks přepínač 4×2 HDMI Matrix
- 1 ks síťový adaptér DC 5 V
- 1 ks infračervený dálkový ovladač
- 1 ks návod k použití

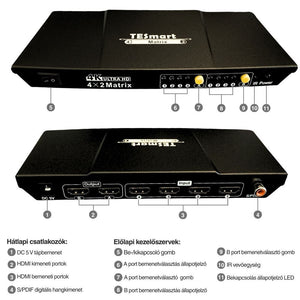

- 4. Konektory a ovládací prvky
Konektory na zadním panelu
1. DC 5V – napájecí vstup
Slouží k připojení přiloženého síťového adaptéru 5 V.
2. HDMI OUTPUT A a B – výstupy HDMI
Slouží k připojení dvou monitorů, televizorů nebo jiných HDMI displejů.
3. HDMI INPUT 1–4 – vstupy HDMI
Slouží k připojení až čtyř zdrojů signálu HDMI, například:
počítač
- notebook
- DVD/Blu-ray přehrávač
- herní konzole
- DVR
- mediální přehrávač
- 4. S/PDIF audio output
Slouží k přenosu digitálního zvukového signálu do kompatibilního zesilovače, zvukového systému nebo jiného zařízení se vstupem S/PDIF.
Ovládací prvky na předním panelu
5. Power – vypínač
Slouží k zapnutí a vypnutí zařízení.
6. LED indikátory vstupu Output A
Zobrazují, který vstup je aktuálně vybrán pro
výstup HDMI A. 7. Volicí tlačítko Output A Slouží k výběru vstupu pro výstup HDMI A.
8. LED indikátory vstupu Output B
Zobrazují, který vstup je aktuálně vybrán pro
výstup HDMI B.
9. Volicí tlačítko Output B Slouží k výběru vstupu pro výstup HDMI B. Slouží k výběru vstupu pro výstup HDMI A.
10. IR přijímač
Přijímá signál přiloženého infračerveného dálkového ovladače.
10. IR vevő
A mellékelt infravörös távirányító jelét fogadja.
11. Kontrolka napájení
Rozsvítí se, když je zařízení zapnuté.

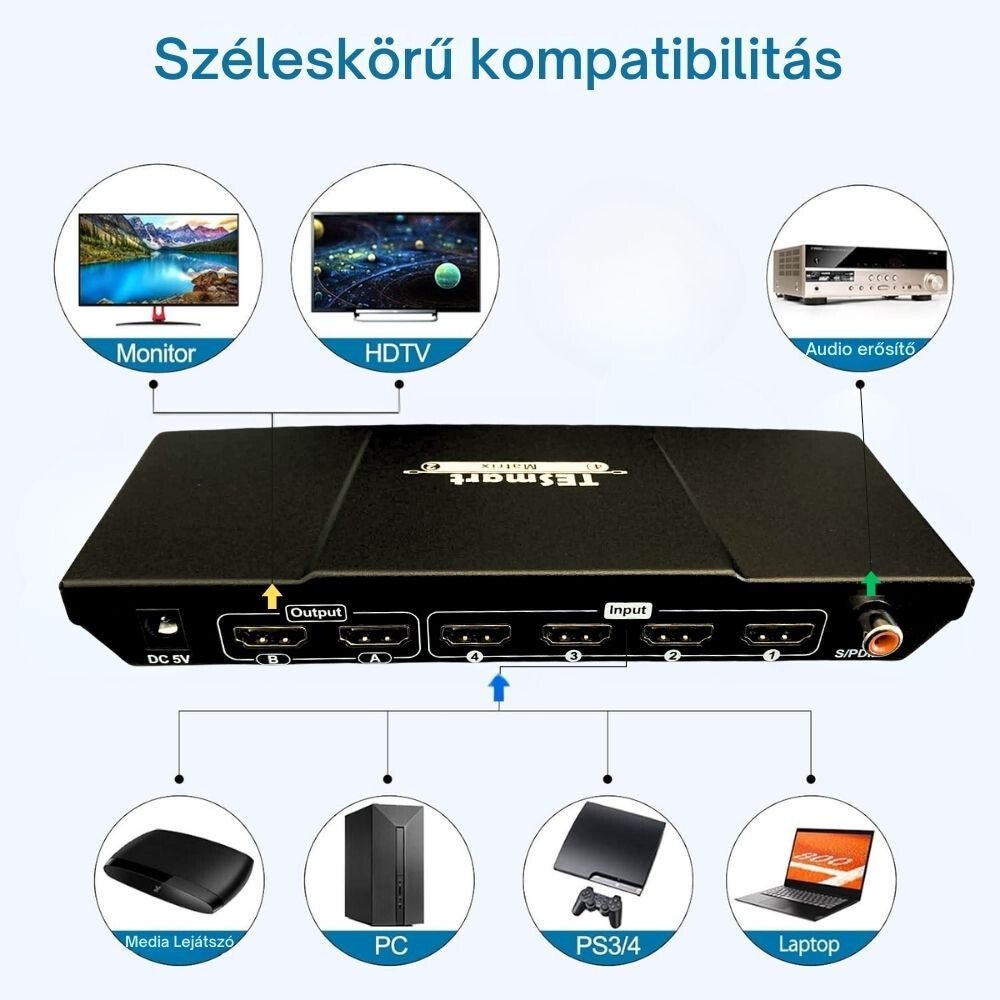

5. Připojení zařízení
1. Připojení zdrojů signálu HDMI
Připojte zařízení, která chcete používat, ke vstupům Matrix HDMI INPUT 1–4 .
Například:
- INPUT 1 → počítač
- INPUT 2 → herní konzole
- INPUT 3 → DVD/Blu-ray přehrávač
- INPUT 4 → DVR nebo jiné zařízení HDMI
Není nutné používat všechny čtyři vstupy.
2. Připojení displejů
Připojte dva televizory nebo monitory ke konektorům:
- HDMI OUTPUT A
- HDMI OUTPUT B
.
Zařízení lze používat i s jediným displejem.
3. Připojení externího zvukového systému
Pokud chcete používat samostatný zesilovač nebo zvukový systém, připojte jej k digitálnímu zvukovému výstupu Matrix S/PDIF .
4. Napájení
Připojte dodaný síťový adaptér DC 5 V k zařízení a poté do síťové zásuvky.
5. Zapnutí
Zapněte:
- zdroje signálu HDMI,
- displeje,
- a poté přepínač HDMI Matrix.
6. Výběr vstupu
Dva výstupy HDMI lze ovládat nezávisle na sobě.
Output A
Stisknutím volicího tlačítka A můžete přepínat mezi vstupy HDMI 1–4.
Příslušná kontrolka LED ukazuje, který vstup je právě vybrán.
Output B
A Stisknutím tlačítka B můžete samostatně vybrat, který vstup se zobrazí na druhém displeji.
Příklad
Lze například nastavit:
- OUTPUT A → INPUT 1, počítač
- OUTPUT B → INPUT 4, herní konzole
Oba výstupy však mohou používat i stejný zdroj:
- OUTPUT A → INPUT 2
- OUTPUT B → INPUT 2
V takovém případě se na obou displejích zobrazí obraz ze stejného zařízení.
7. Používání dálkového ovladače
Na dálkovém ovladači se nachází samostatná řada tlačítek pro výstup A a B .
Ovládání OUTPUT A
Tlačítko 1 / 2 / 3 / 4
Přímo vybere příslušný vstup HDMI.
- 1 → HDMI INPUT 1
- 2 → HDMI INPUT 2
- 3 → HDMI INPUT 3
- 4 → HDMI INPUT 4
Tlačítko <
Přepnutí na předchozí vstup HDMI.
Tlačítko >
Přepnutí na následující vstup HDMI.
Ovládání OUTPUT B
Dolní řada tlačítek označená B stejným způsobem ovládá výstup HDMI B.
- 1–4: přímá volba vstupu
- <: předchozí vstup
- >: následující vstup
Výstupy A a B lze nastavovat samostatně.
8. Baterie dálkového ovladače
Dálkový ovladač funguje s knoflíkovou baterií typu CR2025 Před prvním použitím zkontrolujte přihrádku na baterii. Pokud se mezi baterií a kontaktem nachází plastová izolační fólie, před použitím ji vytáhněte.
Első használat előtt ellenőrizze az elemtartót. Ha az elem és az érintkező között műanyag szigetelőlap található, azt használat előtt húzza ki.
Při delší době nepoužívání lze baterii vyjmout z dálkového ovladače, aby se prodloužila její životnost.
9. Funkce EDID
Zařízení používá inteligentní rozpoznávání EDID .
Pomocí EDID získává HDMI Matrix informace o obrazových a zvukových formátech podporovaných připojeným displejem a podle toho komunikuje se zdrojem HDMI signálu.
Tato funkce funguje automaticky a obvykle nevyžaduje žádné zvláštní nastavení.
10. Rozlišení a HDMI kabely
Zařízení podporuje maximálně:
3840 × 2160 @ 30 Hz
rozlišení.
Při použití rozlišení 4K je důležité, aby:
- zdroj HDMI signálu podporoval požadované rozlišení,
- displej toto rozlišení podporoval,
- použitý HDMI kabel byl rovněž vhodný.
Výrobce uvádí maximální Digitální zvukový výstup S/PDIF délku použití.
Při použití delšího nebo nekvalitního kabelu může docházet k výpadkům obrazu nebo zvuku.
11. Řešení problémů
Obraz se nezobrazuje
Zkontrolujte, zda:
- je Matrix zapnutý,
- je vybrán správný HDMI vstup,
- jsou HDMI kabely správně připojeny,
- je zdroj signálu zapnutý,
- je displej nastaven na správný HDMI vstup.
Při rozlišení 4K se obraz nezobrazuje nebo se signál trhá
Zkontrolujte HDMI kabely. Použijte kabel odpovídající kvality, vhodný pro přenos signálu 4K.
Vyzkoušejte také kratší HDMI kabel.
Dálkový ovladač nefunguje
Zkontrolujte:
- zda obsahuje baterii CR2025,,
- zda jste odstranili plastovou izolační vložku,
- zda je baterie správně vložena,
- zda dálkový ovladač míří na infračervený přijímač zařízení.
Na jednom z displejů se zobrazuje jiný zdroj
Nemusí se jednat o závadu. Dva výstupy Matrixu lze nastavovat nezávisle na sobě.
Stisknutím Pomocí tlačítek pro výběr vstupu A a B nastavte oba výstupy na stejný HDMI vstup, pokud chcete na obou displejích zobrazit stejný obraz.
12. Důležité informace
- Zařízení je HDMI Matrix se 4 vstupy / 2 výstupy, nikoli běžný jednoduchý HDMI splitter.
- Každý z obou výstupů může zvolit samostatný zdroj HDMI.
- Maximální podporované rozlišení zařízení je 4K UHD 3840 × 2160 @ 30 Hz.
- Zařízení je Kompatibilní s HDCP 1.3.
- Používejte pouze s vhodným napájecím zdrojem 5 V Zařízení používejte na suchém a dobře větraném místě.
- Nevystavujte je vodě, vlhkosti ani nadměrnému teplu.
- Ne tegye ki víznek, nedvességnek vagy túlzott hőhatásnak.
