1. Účel výrobku

Pomocí HDMI rozbočovače lze signál obrazu a zvuku z jednoho HDMI zdroje současně přenášet na více displejů Připojit jeden HDMI zdroj současně k více displejům.

V závislosti na modelu lze připojit jeden HDMI zdroj:

• ke 2 displejům – model 1×2
• ke 4 displejům – model 1×4
• k 8 displejům – model 1×8
• k 16 displejům – model 1×16

Připojené displeje zobrazují obraz a přehrávají zvuk ze stejného HDMI zdroje.

Lze použít například:

• s počítačem
• s DVD/Blu-ray přehrávačem
• set-top boxszal
• DVR-rel
• PS3/PS4 vagy más játékkonzollal
• médialejátszóval


2. Főbb jellemzők

• 1 HDMI bemeneti jel továbbítása több kijelzőre
• Maximális felbontás: 3840 × 2160 @ 60 Hz
• 4K 60 Hz 4:4:4 támogatás
• Maximális adatátviteli sebesség: 18 Gbit/s
• HDCP 2.2 kompatibilitás
• HDR10 támogatás
• Dolby Vision támogatás
• Akár 36 bit/pixel Deep Color támogatás
• Intelligens EDID-kezelés
• Támogatott hangformátumok:
  - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio

• A készülék támogatja eltérő felbontású kijelzők használatát is, például:
  - 1920 × 1080 @ 60 Hz
  - 3840 × 2160 @ 60 Hz

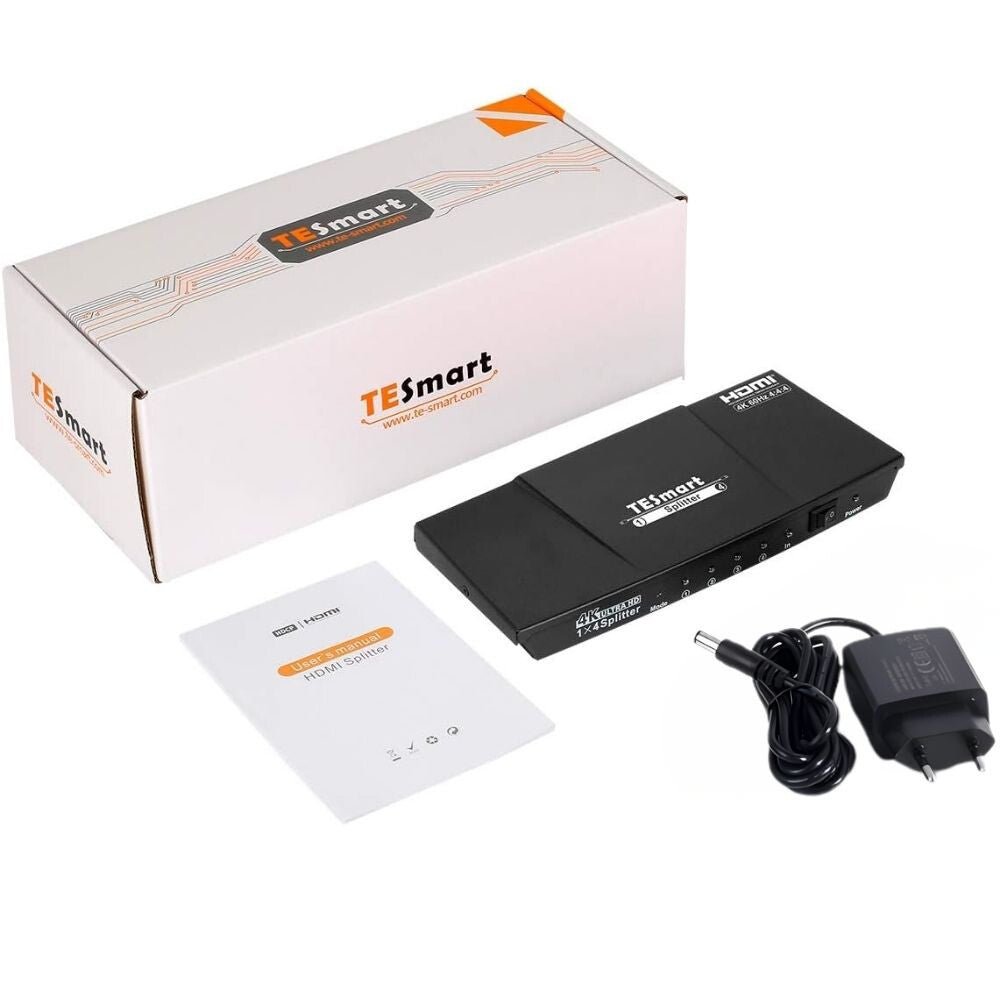

3. A csomag tartalma

• 1 db HDMI Splitter
• 1 db hálózati adapter
• 1 db használati útmutató

Tápegység

A szükséges tápegység modelltől függ:

• egyes modellek: DC 5 V
• 1×16 modell: DC 12 V


Mindig a termékhez mellékelt tápegységet használja.

4. 1×2 HDMI Splitter kezelőszervei

A 1×2 modell egy HDMI bemenetet két HDMI kimenetre oszt.

1. DC 5V

A hálózati adapter csatlakozója.

2. HDMI INPUT

A HDMI jelforrás csatlakoztatására.

3. HDMI OUTPUT 1–2

A két kijelző csatlakoztatására.

4. Output Status LED

A HDMI kimenetek állapotát jelző LED-ek.

5. Power Status LED

Világít, ha a készülék megfelelő tápellátást kap.

6. Mode / EDID gomb

Az EDID működési mód kiválasztására szolgál.

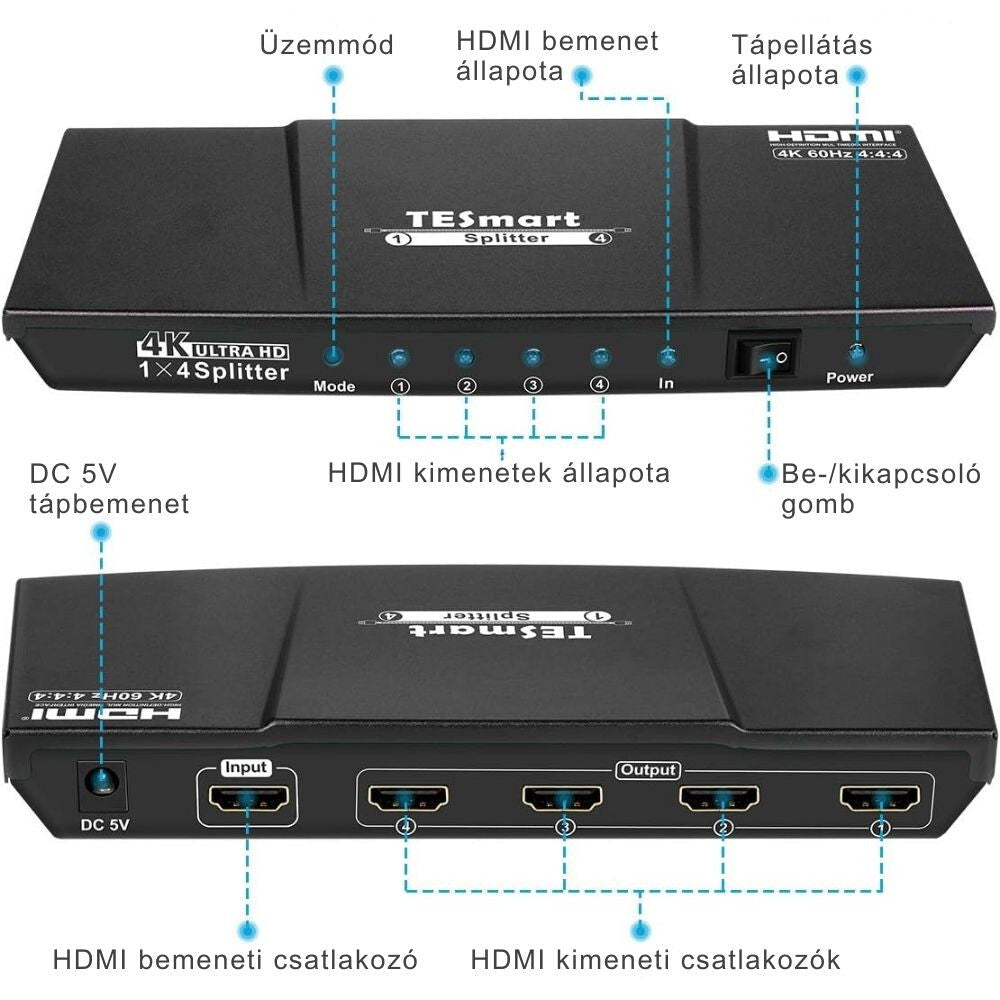

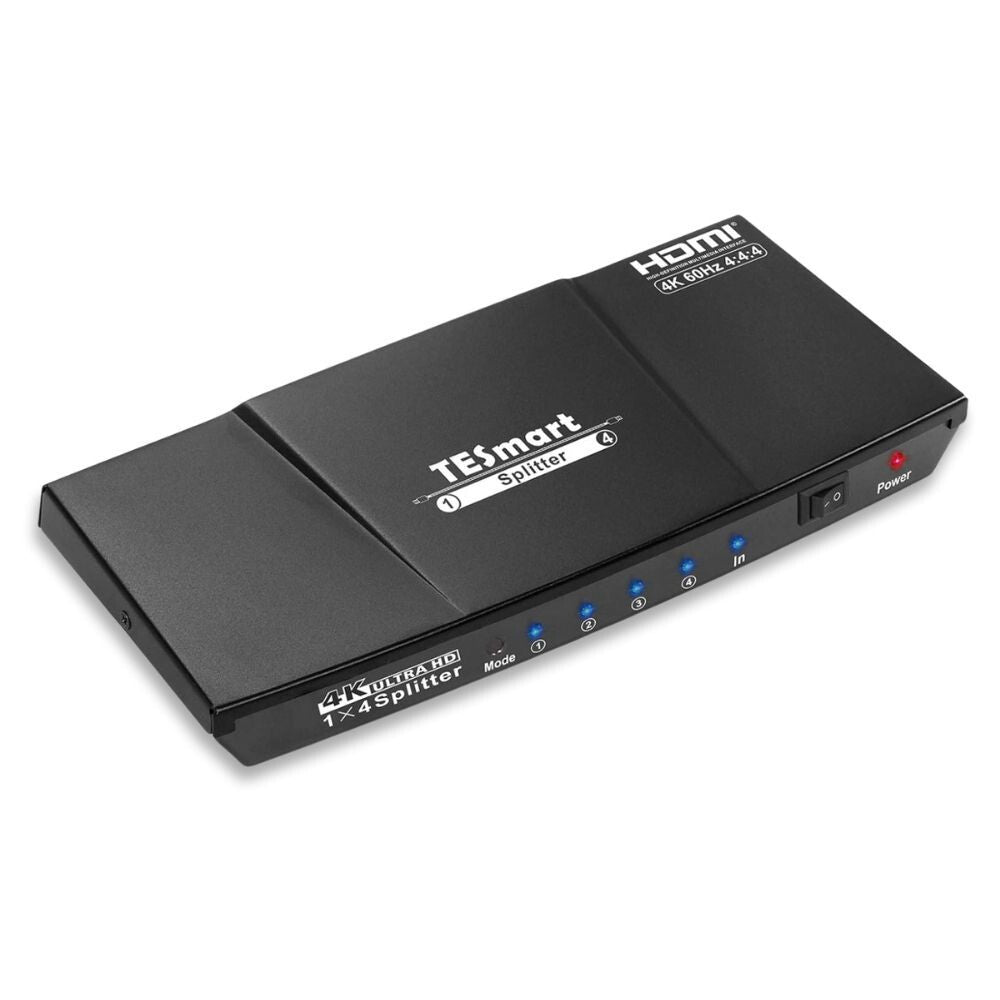

5. 1×4 HDMI Splitter kezelőszervei

A 1×4 modell egy HDMI bemenetet legfeljebb négy kijelzőre továbbít.

Csatlakozók és jelzők

• DC 5V – tápbemenet
• HDMI INPUT – HDMI forrás csatlakoztatása
• HDMI OUTPUT 1–4 – kijelzők csatlakoztatása
• EDID Mode gomb – EDID mód kiválasztása
• Output Status LED-ek – az egyes kimenetek állapotát mutatják
• Input Status LED – a HDMI bemeneti jel állapotát mutatja
• Power switch – be-/kikapcsoló
• Power Status LED – tápellátás visszajelzője


6. 1×8 HDMI Splitter kezelőszervei

A 1×8 modell egy HDMI jelet legfeljebb nyolc kijelzőre továbbít.

Fő csatlakozói:

• DC 5V tápbemenet
• HDMI INPUT
• 8 db HDMI OUTPUT
• kimeneti állapotjelző LED-ek
• indikátor napájení LED
• vypínač


7. Ovládací prvky splitteru HDMI 1×16

Model 1×16 přenáší jediný zdroj HDMI až na 16 displejů .

Fő csatlakozói:

• DC 12 V tápbemenet
• HDMI INPUT
• 16 výstupů HDMI OUTPUT
• kimeneti állapotjelző LED-ek
• indikátor napájení LED
• vypínač

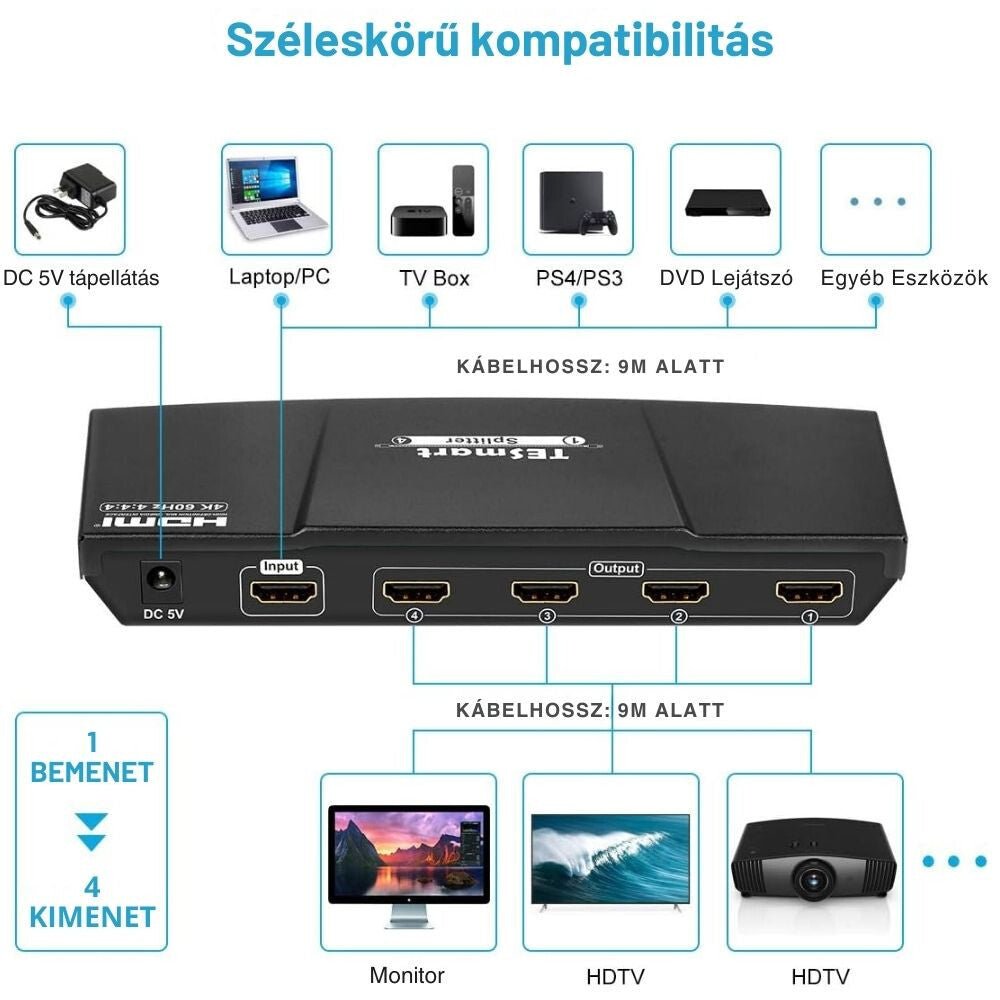

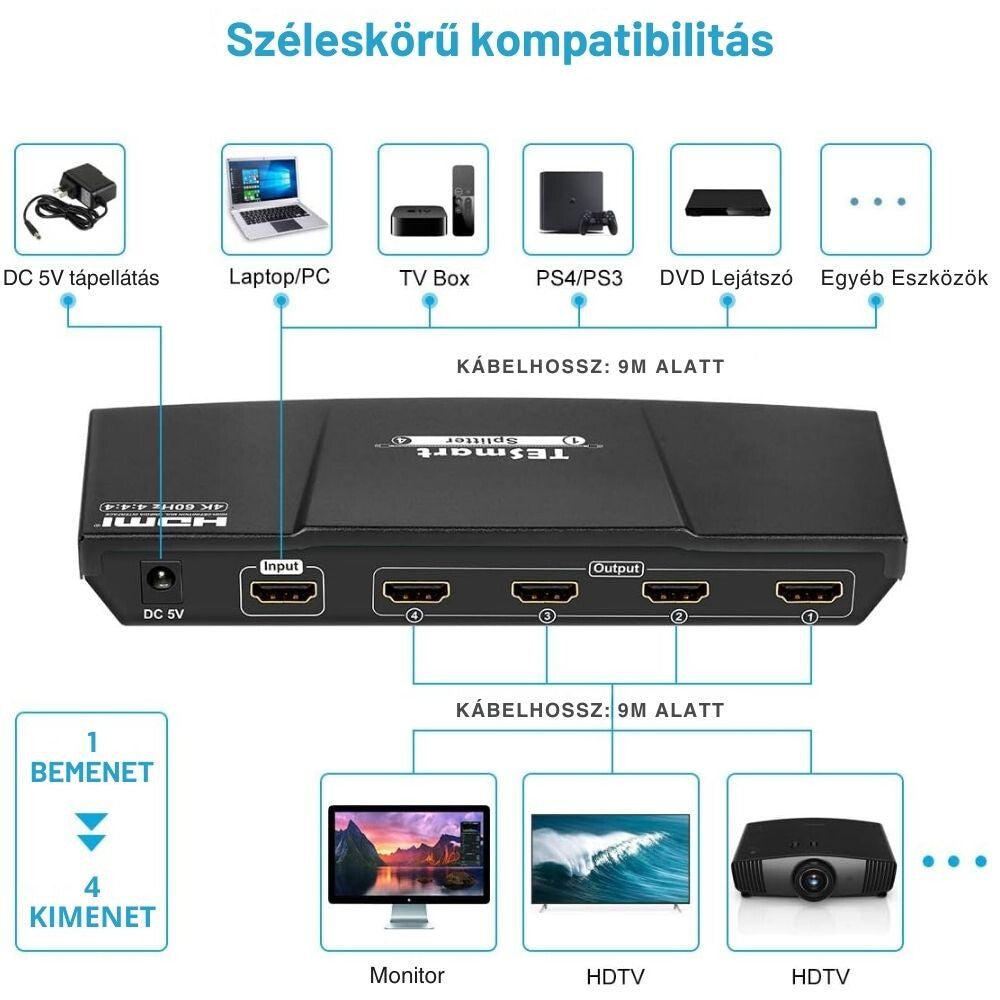

8. Připojení zařízení

Krok 1 – Připojení zdroje HDMI

Připojte HDMI zařízení, které chcete používat, ke HDMI INPUT vstupu splitteru.

Například:
DVD / počítač / herní konzole → HDMI INPUT

Krok 2 – Připojení displejů

Pomocí kabelů HDMI připojte monitory nebo televizory k výstupům HDMI OUTPUT .

V závislosti na modelu:

• 1×2 → až 2 displeje
• 1×4 → až 4 displeje
• 1×8 → až 8 displejů
• 1×16 → až 16 displejů

Není nutné používat všechny výstupy.

Krok 3 – Napájení

Připojte k zařízení dodaný napájecí adaptér.

Poté splitter zapněte, pokud je daný model vybaven samostatným vypínačem Power .

Krok 4 – Zapnutí zařízení

Doporučené pořadí:

1. Zapněte zdroj HDMI
2. Zapněte splitter HDMI
3. Zapněte displeje

Na připojených displejích se musí zobrazovat stejný zdroj HDMI.

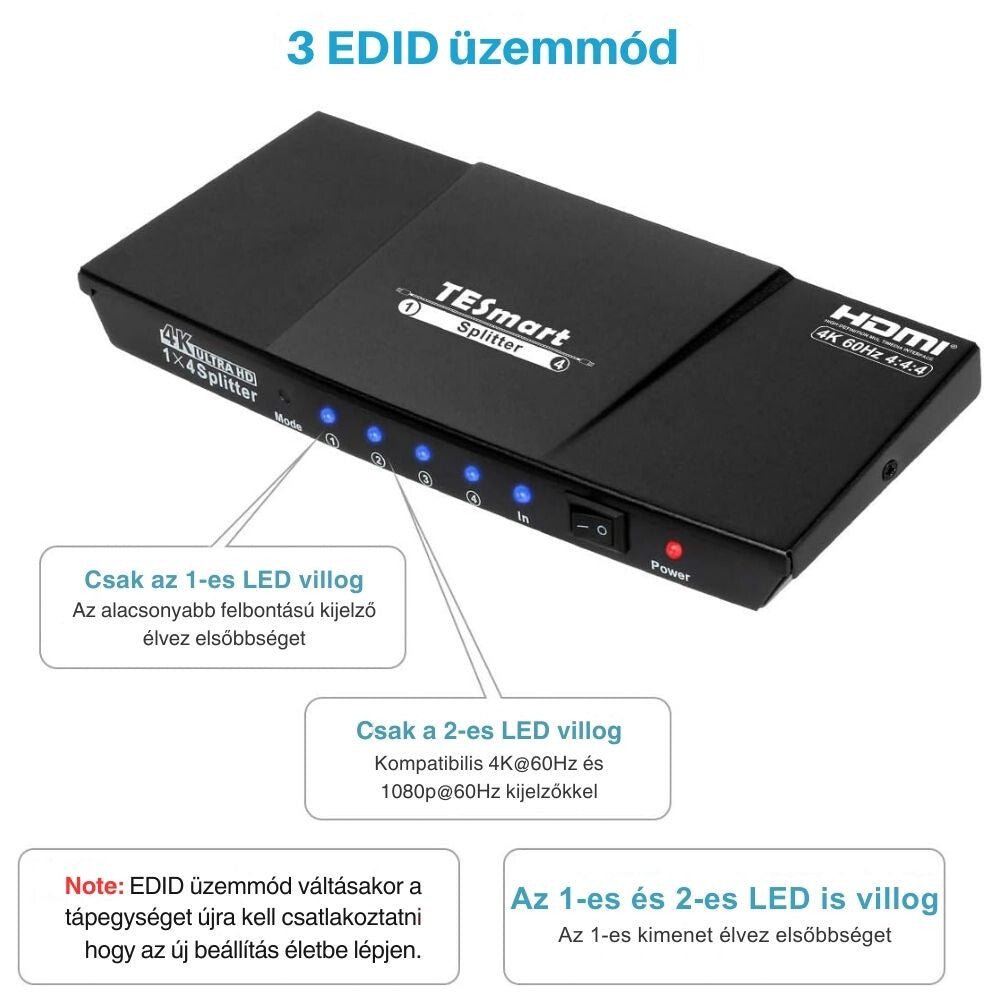

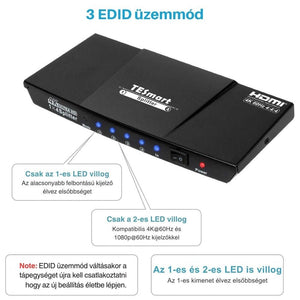

9. Funkce EDID – modely 1×2 a 1×4

Pomocí funkce EDID splitter určí, jaký obrazový a zvukový formát lze s připojenými displeji použít.

Tlačítkem Mode / EDID lze zvolit různé provozní režimy.

Režim EDID 1

Bliká pouze LED1

Přednost má displej s nižším rozlišením.

To může být užitečné při použití monitorů nebo televizorů s různým rozlišením.

Režim EDID 2

Bliká pouze LED2

Režim kompatibility pro současné použití displejů 4K a 1080p.

Tento režim se doporučuje například tehdy, když:

• jeden displej má rozlišení 4K,
• druhý displej má rozlišení Full HD.


Režim EDID 3

LED1 a LED2 blikají současně

Přednost má displej připojený k výstupu OUTPUT 1 .

V tomto režimu se splitter přizpůsobí schopnostem displeje připojeného k prvnímu výstupu.

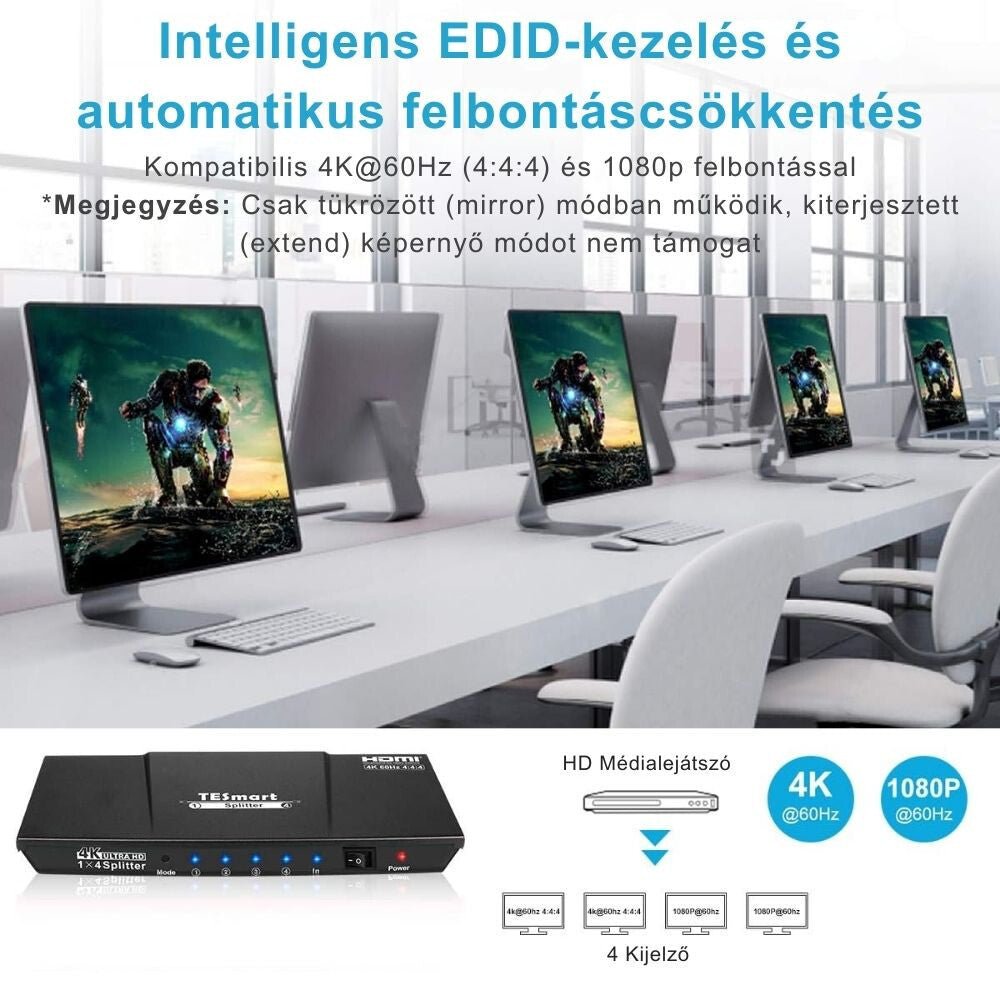

10. Použití displejů s různým rozlišením

Zařízení podporuje současné připojení displejů s různým rozlišením, například:

• jeden displej: 4K 3840 × 2160 @ 60 Hz
• druhý displej: Full HD 1920 × 1080 @ 60 Hz

U modelů 1×2 a 1×4 v případě potřeby zvolte příslušný režim EDID.

Důležité

Kompatibilita displejů a zdrojového zařízení může ovlivnit dostupné rozlišení.

Popis výrobce také výslovně upozorňuje, že současné použití některých monitorů 2K a 4K může způsobit problémy s kompatibilitou nebo chyby obrazu.

11. Stavové LED indikátory

LED napájení

Svítí, pokud je napájení splitteru v pořádku.

Vstupní LED

U modelů, které jsou tímto indikátorem vybaveny, svítí, pokud zařízení detekuje aktivní vstupní signál HDMI.

Výstupní LED indikátory

LED odpovídající danému výstupu HDMI svítí, pokud zařízení detekuje aktivní připojení displeje.

12. Použití 4K

Zařízení podporuje maximálně:

3840 × 2160 při 60 Hz, 4:4:4

přenos rozlišení.

Pro správnou funkci při 4K@60 Hz musí celý řetězec HDMI podporovat tento formát:

• zdroj HDMI
• splitter
• displej
• kabely HDMI

Pokud některé z těchto zařízení podporuje pouze nižší rozlišení, může systém použít nižší rozlišení.

13. Řešení problémů

Na žádném displeji není obraz

Zkontrolujte:

• zda je splitter napájen;
• zda svítí LED napájení;
• zda je zdroj HDMI zapnutý;
• zda je vstupní kabel HDMI správně připojen;
• zda jsou monitory nebo televizory nastaveny na správný vstup.


Obraz je pouze na jednom displeji

Zkontrolujte kabel HDMI daného výstupu a stav výstupní LED.

Zkuste displej připojit také k jinému výstupu HDMI.

Jeden displej má 4K, druhý 1080p a obraz není správný

Tlačítkem EDID zvolte režim kompatibility 4K + 1080p, pokud je u daného modelu k dispozici.

Obraz 4K bliká nebo občas mizí

Zkuste:

• kratší kabel HDMI;
• kvalitnější kabel HDMI vhodný pro přenos 4K@60Hz;
• nižší rozlišení.


Obraz je, ale není zvuk

Zkontrolujte:

• zda displej podporuje zvukový formát odesílaný zdrojem;
• zda je nastavení EDID správné;
• zda je zvukový výstup zdroje HDMI nastaven na HDMI.


14. Důležité informace

• Toto zařízení je HDMI splitter, tedy přenáší stejný zdroj HDMI na více displejů.
• Nelze jej použít k přepínání mezi více různými zdroji HDMI.
• Zařízení je kompatibilní s HDCP 2.2.
• Pro přenos HDR10 a Dolby Vision musí zdroj i displej podporovat daný formát.
• Při 4K@60Hz je nutné použít vhodný kabel HDMI.
• Používejte pouze napájecí adaptér s napětím odpovídajícím tomuto zařízení.
• Model 1×16 používá napájení 12 V, zatímco menší varianty uvedené v této příručce používají napájení 5 V .
• Zařízení používejte na suchém, dobře větraném místě a chraňte je před vlhkostí, nadměrným teplem a přímým slunečním zářením.
