1. Účel produktu

HDMI Splitter slouží k tomu, aby současně přenášel signál obrazu a zvuku z jediného zdroje HDMI na více displejů HDMI.

V závislosti na modelu lze připojit jeden zdroj HDMI:

· 1×2 model: ke 2 displejům

· 1×4 model: ke 4 displejům

· 1×8 model: k 8 displejům

· 1×16 model: k 16 displejům

Připojené displeje zobrazují obraz a přehrávají zvuk ze stejného zdroje. Lze použít například s:

· DVD nebo Blu-ray přehrávačem

· set-top boxem

· počítačem

· multimediálním přehrávačem

· PS3 / PS4 nebo jinou herní konzolí HDMI

2. Hlavní vlastnosti

· Přenos signálu z 1 zdroje HDMI na více displejů

· Podpora maximálního

rozlišení 3840 × 2160 při 30 Hz · Až 36 bitů/pixel Deep Color

· Inteligentní správa EDID

· Kompatibilní s většinou zdrojů HDMI a zobrazovacích zařízení · Mezi podporované zvukové formáty patří:

o LPCM 7.1

o Dolby TrueHD

o Dolby Digital Plus

o DTS-HD Master Audio

3. Obsah balení

· 1× HDMI Splitter

· 1× síťový adaptér

· 1× uživatelská příručka

Napájení

Potřebný adaptér závisí na modelu:

· DC 5 V

· nebo

DC 12 V

Vždy používejte adaptér dodaný se zařízením. 4. Konektory a kontrolky

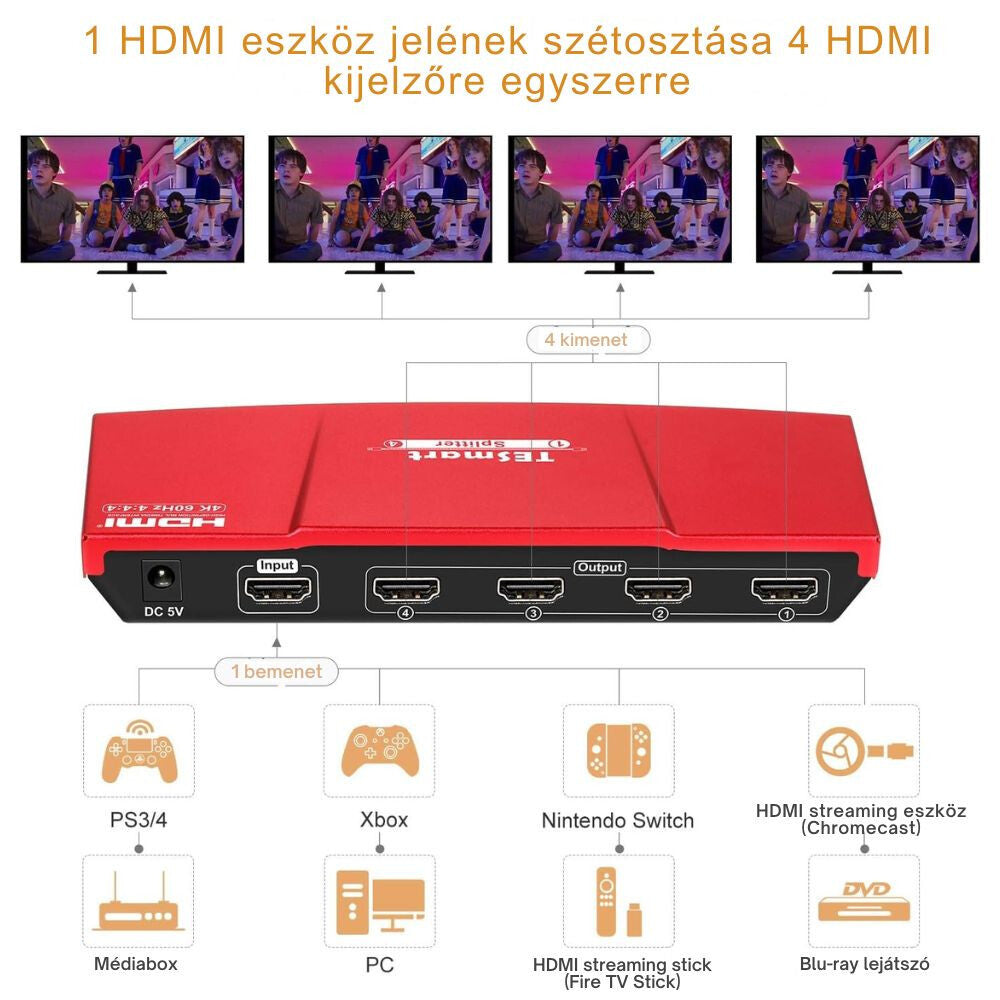

HDMI INPUT

Sem připojte požadovaný zdroj signálu HDMI.

Například:

DVD / PC / set-top box / herní konzole → HDMI INPUT

HDMI OUTPUT

Výstupy HDMI určené k připojení displejů.

V závislosti na modelu:

· OUTPUT 1–2

· OUTPUT 1–4

· OUTPUT 1–8

· OUTPUT 1–16

Není nutné používat všechny výstupy.

DC 5V / DC 12V

Konektor síťového adaptéru.

Přesné napětí vždy ověřte na daném modelu nebo na přiloženém adaptéru.

Power Status

LED kontrolka napájení.

Svítí, pokud je zařízení správně napájeno a funguje.

Output Status

Stavové LED kontrolky pro jednotlivé výstupy HDMI.

Rozsvícení příslušné LED signalizuje, že displej připojený k danému výstupu HDMI má se splitterem aktivní spojení.

Input Status

U modelů se samostatnou indikací vstupu tato LED signalizuje, že zařízení detekuje vstupní signál HDMI.

5. Jednotlivé modely

Model 1×2

· 1 vstup HDMI

· 2 výstupy HDMI

· napájení DC 5 V

· kontrolka napájení

· kontrolky stavu výstupů

Přenáší obraz z jednoho zdroje HDMI současně na dva displeje.

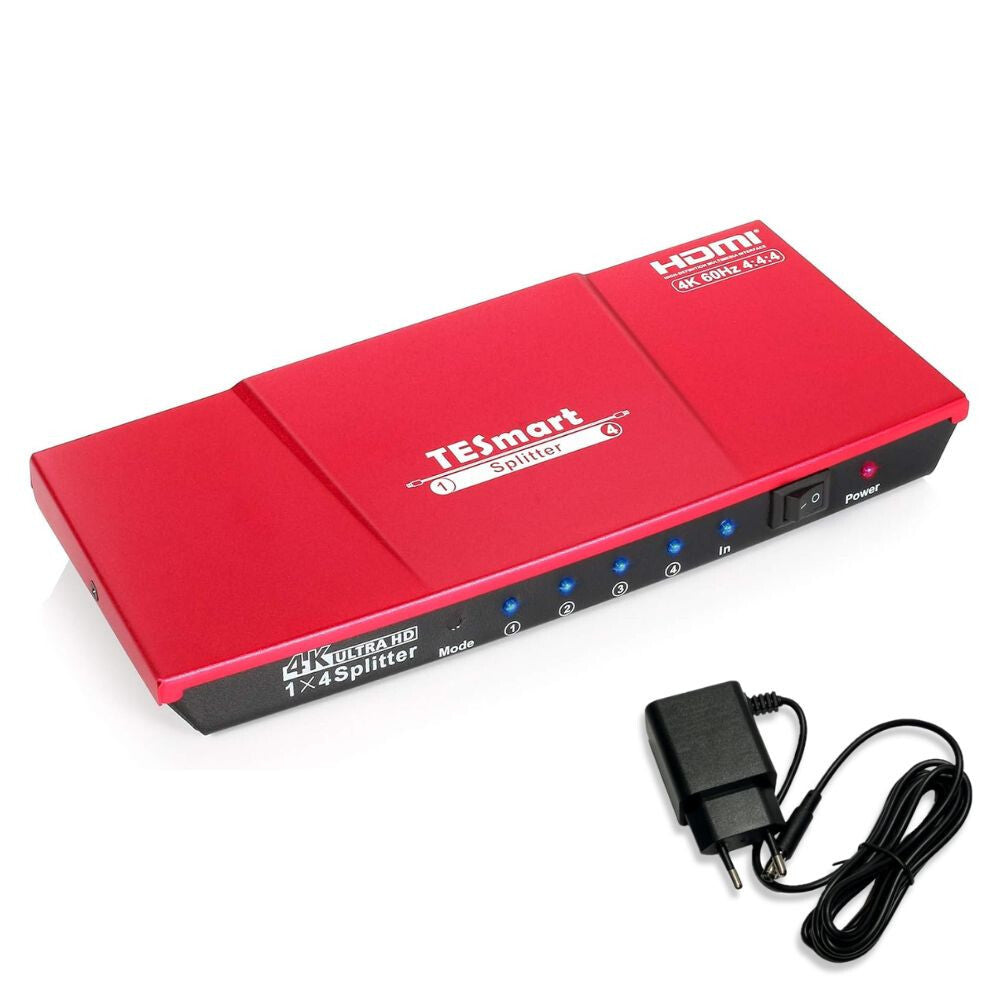

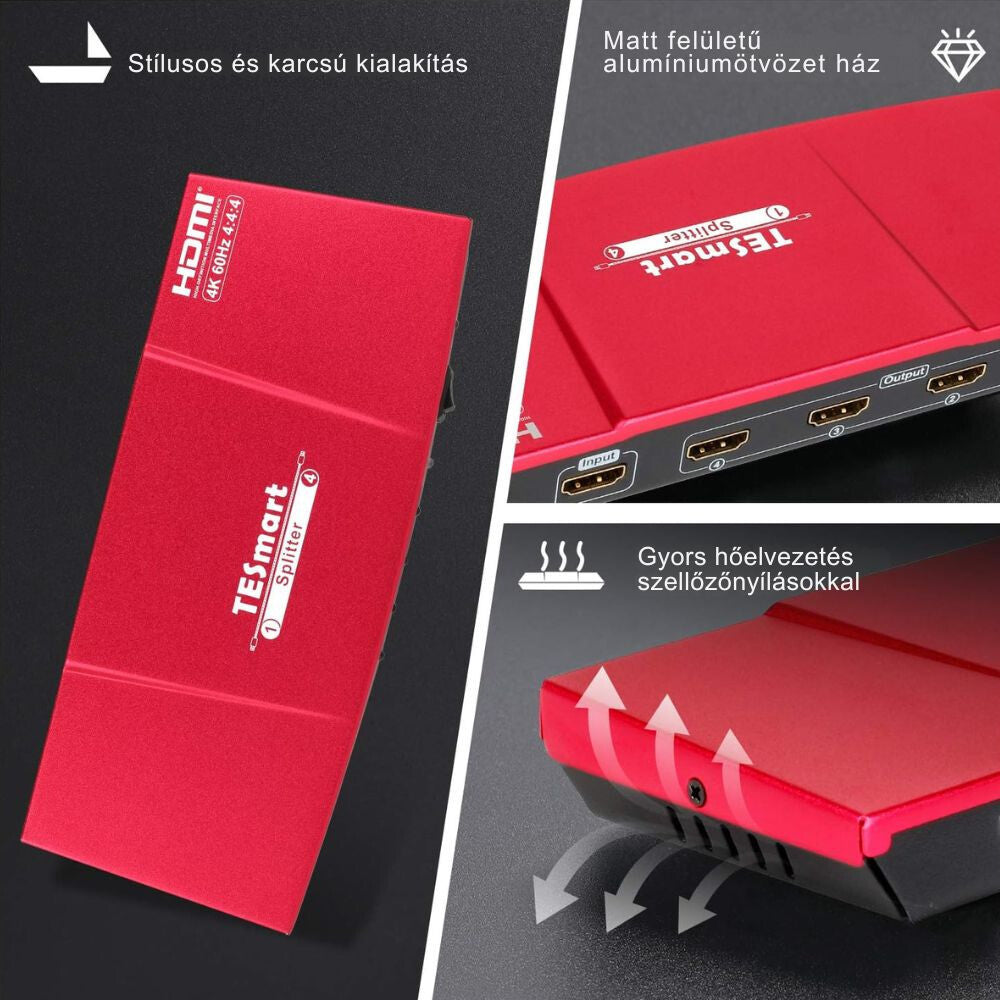

Model 1×4

· 4 výstupy HDMI

· kontrolky stavu vstupu a výstupů

· napájení DC 5 V

· vypínač

· kontrolky stavu výstupů

Obraz z jednoho zdroje HDMI lze současně zobrazit až na čtyřech displejích.

Model 1×8

· 8 výstupů HDMI

Obraz z jednoho zdroje HDMI lze současně přenášet až na osm displejů.

· napájení DC 5 V

Některé varianty 1×8 mají také

· kontrolky stavu výstupů

Model 1×4

Model 1×8

funkci EDID Mode Adjust,

která slouží k nastavení kompatibility s displeji. Model 1×16 · 16 výstupů HDMI

· napájení DC 12 V

· napájení DC 5 V

Přenáší obraz a zvuk z jednoho zdroje HDMI současně až na 16 displejů.

6. Připojení zařízení

Model 1×4

Model 1×8

1. krok – zdroj HDMI

Připojte požadovaný zdroj signálu HDMI k portu

zařízení pomocí kabelu HDMI.

Příklad: Například: DVD přehrávač → HDMI INPUT

2. krok – displeje

DVD-lejátszó → HDMI INPUT

2. lépés – Kijelzők

Připojte monitory nebo televizory k výstupům HDMI zařízení.

Například u modelu 1×4:

· OUTPUT 1 → TV 1

· OUTPUT 2 → TV 2

· OUTPUT 3 → TV 3

· OUTPUT 4 → TV 4

3. krok – Napájení

Připojte síťový adaptér dodaný se zařízením.

Ujistěte se, že používáte pouze adaptér s napětím vhodným pro daný model.

4. krok – Zapnutí

Pokud je model vybaven samostatným vypínačem Power, zařízení zapněte.

Poté zkontrolujte kontrolku Power LED.

5. krok – Zapnutí zdroje HDMI a displejů

Zapněte:

1. zařízení se zdrojem HDMI,

2. HDMI splitter,

3. připojené displeje.

Televizory nebo monitory nastavte na příslušný vstup HDMI.

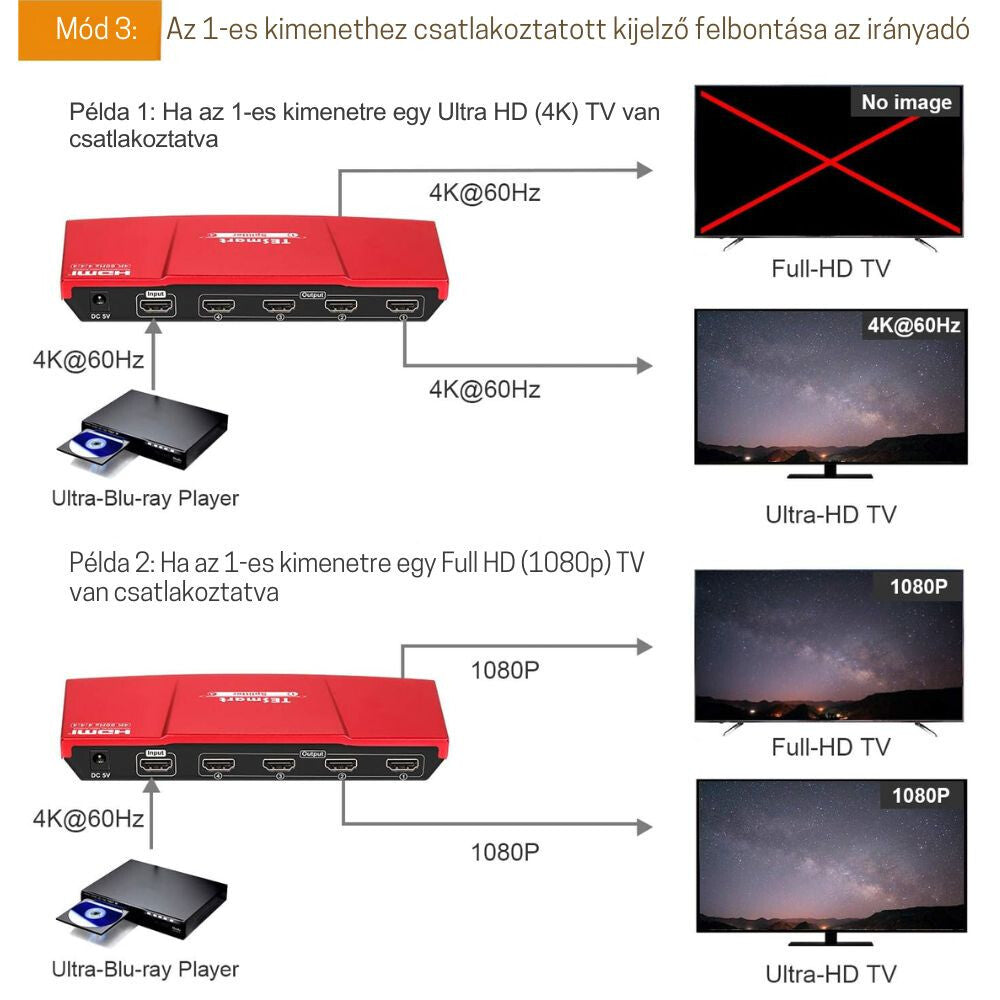

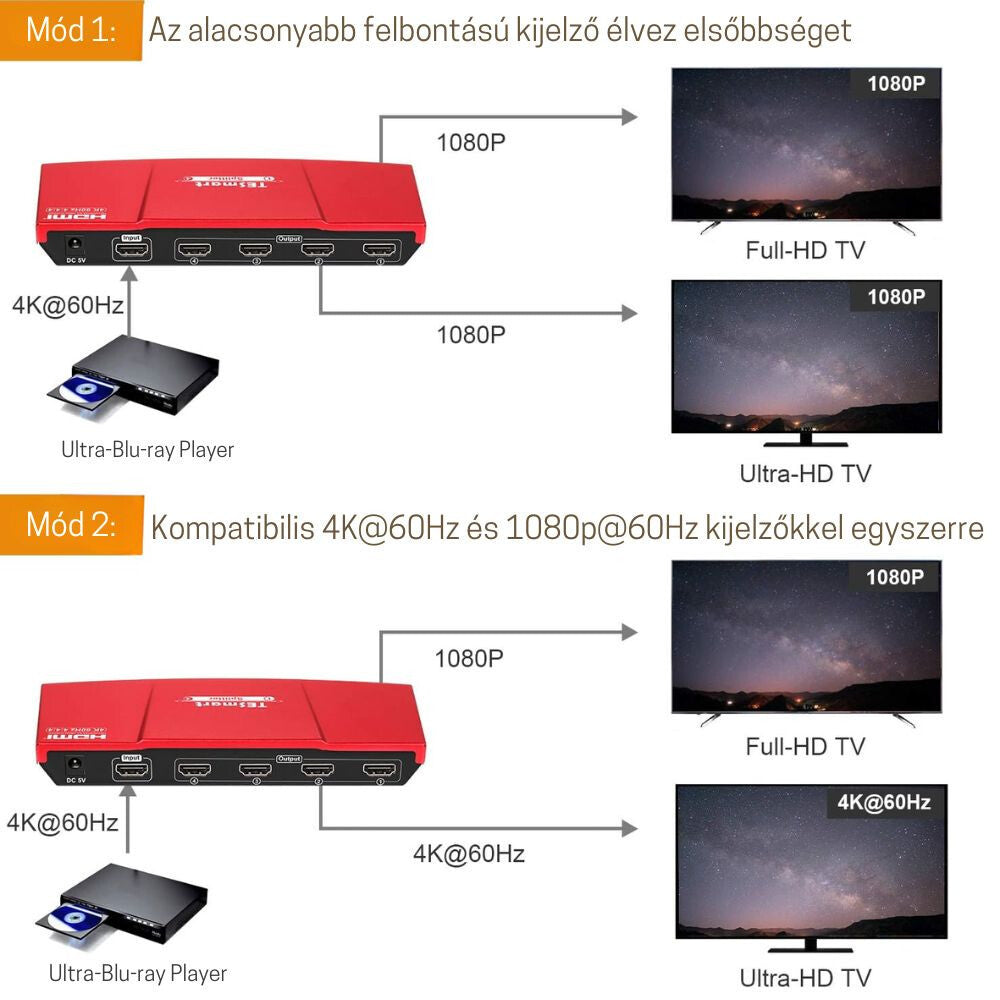

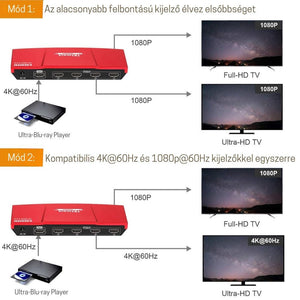

7. Funkce EDID

Pomocí EDID získá zdroj HDMI informace o tom, jaké obrazové a zvukové formáty připojené displeje podporují.

U většiny modelů probíhá správa EDID automaticky.

Některé varianty mají samostatné Model 1×16 nastavení.

Pokud:

· není obraz,

· rozlišení není správné,

· nebo používáte displeje různých typů,

doporučujeme změnit režim EDID.

Důležité

Možnosti a fungování nastavení EDID se mohou u jednotlivých modelů lišit.

8. Rozlišení

Podle příručky je maximální podporované rozlišení zařízení:

· Až

Pro správnou funkci je nutná jeho podpora:

· ze strany zdroje HDMI

· ze strany kabelů HDMI

· ze strany splitteru

· ze strany displeje

Pokud některé zařízení podporuje pouze nižší rozlišení, systém může fungovat s odpovídajícím nižším rozlišením.

9. Řešení problémů

Na žádném displeji není obraz

Zkontrolujte:

· zda svítí kontrolka Power LED;

· zda je síťový adaptér správně připojen;

· zda je zdroj HDMI zapnutý;

· zda je vstupní kabel HDMI správně připojen;

· zda jsou displeje nastaveny na správný vstup HDMI.

Obraz je pouze na některých displejích

Zkontrolujte:

· kabel příslušného výstupu HDMI;

· kontrolku Output Status LED;

· zda je displej zapnutý.

Vyzkoušejte problematický displej také na jiném výstupu HDMI.

Při rozlišení 4K není obraz

Zkuste:

· použít kabel HDMI odpovídající kvality;

· použít kratší kabel HDMI;

· nastavit nižší rozlišení.

Zkontrolujte, zda displej i zdroj HDMI podporují dané · Až rozlišení.

Obraz bliká nebo se přerušuje

Příčinou může být:

· příliš dlouhý kabel HDMI;

· nekvalitní kabel;

· problém s kompatibilitou;

· nesprávné nastavení EDID.

Obraz je, ale není zvuk

Zkontrolujte:

· nastavení zvuku zdroje HDMI;

· zvukový formát podporovaný displejem;

· kompatibilitu EDID.

10. Důležité informace

· Zařízení je HDMI splitter, nikoli HDMI switch.

· Rozděluje signál z jednoho zdroje HDMI do více displejů.

· Na displejích se v zásadě zobrazuje stejný obsah.

· Nelze jej použít k přepínání mezi více samostatnými zdroji HDMI.

· Používejte pouze s adaptérem 5 V nebo 12 V vhodným pro daný model .

· Nezakrývejte ventilační otvory zařízení.

· Chraňte zařízení před vodou, vlhkostí a silným teplem.

· Kabely HDMI silně neohýbejte a při připojování nepoužívejte nadměrnou sílu.
